| Количество: | |
|---|---|

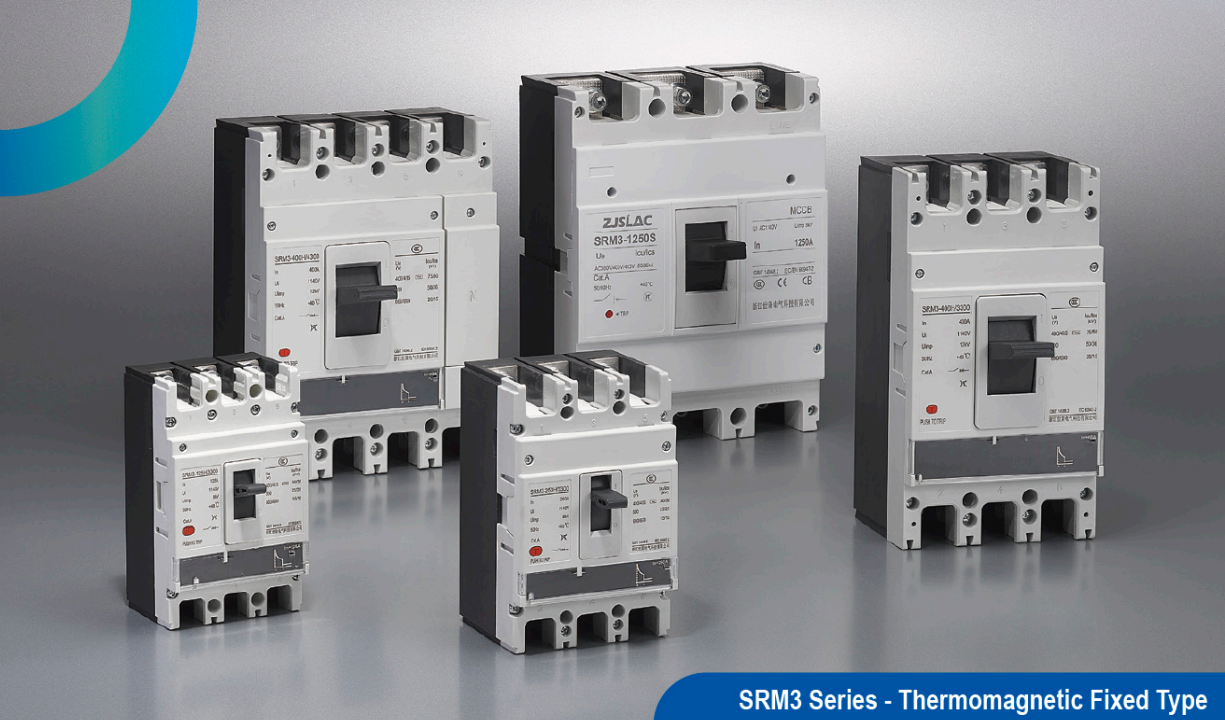

Модель | SRM3-125/160 | SRM3-250/320 | SRM3-400/630 | SRM3-630/800/1250/1600 | |||||||||
Оценка кадра с номиналом Curent Inm (A) | 160 | 250 | 400 | 1600 | |||||||||
Поляки | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Рейтинг тока в (а) | SRM3-125: в = 10,16,20,25,32, 40,50,63,80,100,125A | SRM3-250R: in = 100,125,140,160 180,200,225,250A | SRM3-400: в = 225 250,315 350, 400а | SRM3-630: в = 400 500 630а | |||||||||
SRM3-800: в = 700 800а | |||||||||||||
SRM3-160: в = 10,16,20,25,32, 40,50,63,80,100,125,140,160a | SRM3-320: в = 280 300 315 320А | SRM3-630: в = 400 500 630а | SRM3-1250: in = 800,900,1000,1250 | ||||||||||
SRM3-1600A: в = 1250,1600а | |||||||||||||
Оцененное операционное напряжение UE (v) | AC400V/415V/500V/660V/690V | ||||||||||||
Оцененное напряжение изоляции UI (V) | 1140 | ||||||||||||
Rated Impulse Выдержав напряжение UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Нарушение кода емкости | S | H | R | S | H | R | S | H | R | S | H | R | |
Оценка операционной короткометражной пропускной способности ICS (KA) | AC400V/415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Оценка окончательная короткая пропускная способность LCU (KA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Селективная категория | A | ||||||||||||
Количество операционных циклов | Власть на | 6000 | 3000 | 3000 | 1500 | ||||||||
Не Poweredon | 9000 | 7000 | 7000 | 4000 | |||||||||
Тип устройства из переезда | Термомагнитный тип (фиксированный тип) | ||||||||||||
Аксессуар | Вспомогательные контакты, контакты с сигнализацией, блок шунтирования, переход пониженного напряжения, механизм ручного эксплуатации, электрический механизм | ||||||||||||

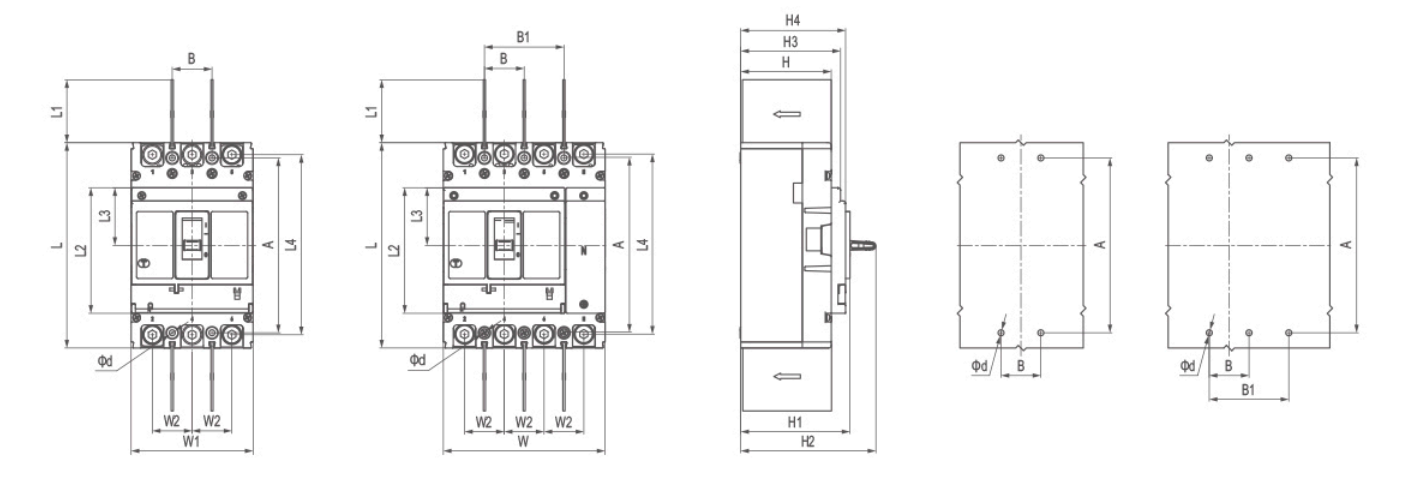

Схема и размеры установки (мм)
| Модель | Измерения OULINE | Установки размеры | |||||||||||||||
| W | W1 | W2 | L | L1 | L2 | L3 | L4 | H | H1 | H2 | H3 | H4 | A | B | B1 | φd | |
| SRM3-125/160 | 122 | 92 | 30 | 155 | 47.5 | 95 | 43.5 | 136 | 68.5 | 83.5 | 102 | 75.5 | 79 | 132 | 30 | 60 | 4.5 |
| SRM3-250/320 | 142 | 107 | 35 | 165 | 65.6 | 102 | 51 | 142 | 85 | 96 | 120 | 92 | 95.5 | 126 | 35 | 70 | 4.5 |
| SRM3-400/630 | 186 | 142 | 44 | 257 | 100 | 158 | 75 | 225 | 98 | 115 | 151 | 105 | 110 | 194 | 44 | 88 | 6.5 |
| SRM3-630/800/1250/1600 | 280 | 210 | 70 | 275.5 | 110 | 104 | 52 | 243.5 | 97.5 | 114 | 158 | 105 | 112 | 243 | 70 | 140 | 4.5 |
Миниатюрированный дизайн: Продукт миниатюрируется по размеру, что может соответствовать персонализированным требованиям клиентов для размеров продукта.
Однородные размеры: При одинаковой степени рамки оболочки размеры установки продуктов с различными возможностями разрыва (S, H, R) и различные функции (термомагнитный фиксированный тип, термомагнитный регулируемый тип, электронный тип) точно одинаковы.

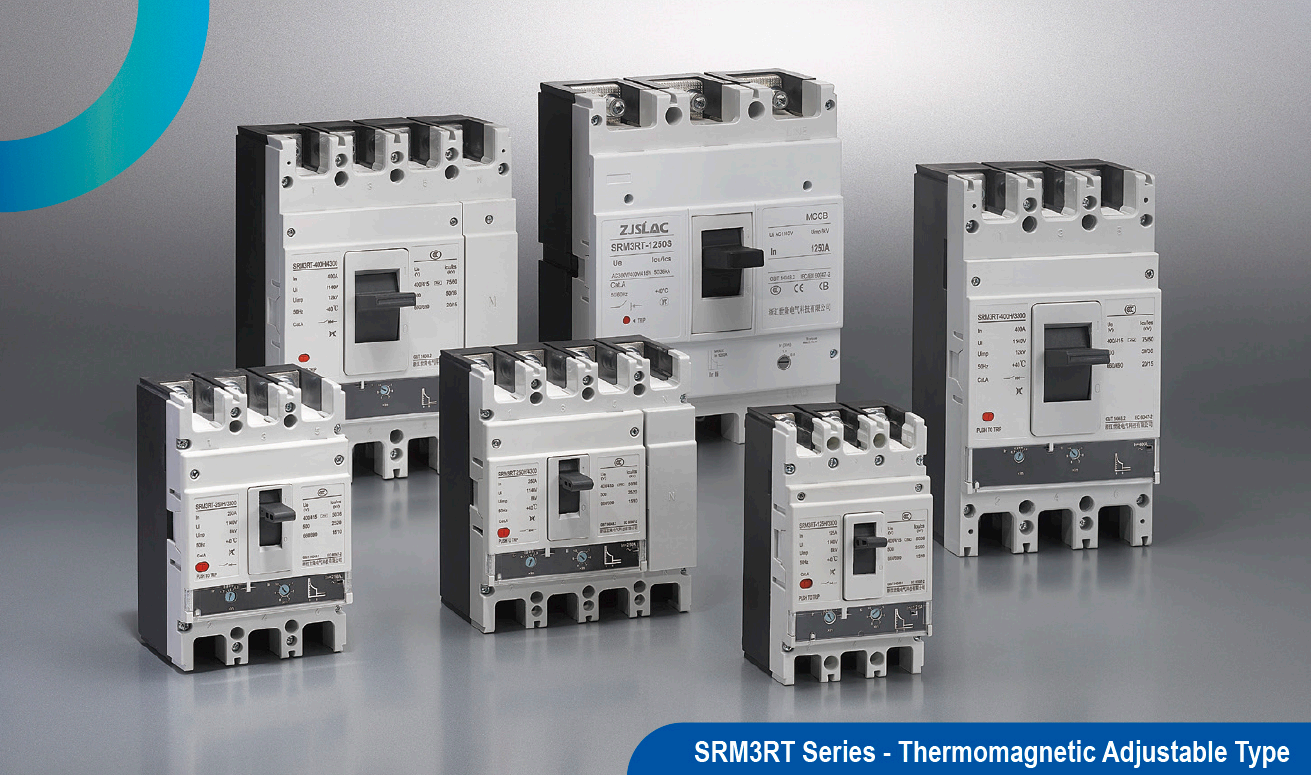

Режимl | SRM3RT-125/160 | SRM3RT-2501320 | SRM3RT-400/630 | SRM3RT-630/800/12501600 | |||||||||
Оценка кадра. Оценка тока INM (A) | 160 | 250 | 400 | 1600 | |||||||||
Поляки | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Оценка у до сих пор (а) | SRM3RT-125: в = 10,16,20,25,32, 40,50,63,80,100,125a | SRM3RT-250: in = 100,125,140,160, 180,200,225,250a | SRM3RT-400 в = 225 250 315 350, 400а | SRM3RT-630: in = 400 500 630A | |||||||||
SRM3RT-800: в = 700 800а | |||||||||||||
SRM3RT-160: в = 10,16,20,25,32, 40,50,63,80,100,125,140,160а | SRM3RT-320: в = 280 300 315 320А | SRM3RT-630: in = 400 500 630A | SRM3RT-1250: in = 800,900,1000,1250 | ||||||||||
SRM3RT-1600A: в = 1250,1600а | |||||||||||||
Оцененное операционное напряжение UE (v) | AC400V1415V/500V/660V/690V | ||||||||||||
Оцененное напряжение изоляции UI (V) | 1140 | ||||||||||||
Rated Impulse Выдержав напряжение UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Нарушение кода емкости | S | H | R | S | H | R | S | H | R | S | H | R | |
Оценка операционной короткометражной пропускной способности ICS (KA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Оценка окончательная короткая пропускная способность LCU (KA) | AC400V₁415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
TM قابل للتعديل MCCB 200A 250A 315A 320A3P (3P+N) 0.7-1.0in ، ابحث عن تفاصيل كاملة حول TM MCCB 200A 250A 315A 320A3P (3P+N) 0.7-1.0in ، القابلة للتعديل الحراري ، MCCB ، 250A-Zhejiang Shilong Electral Technology Co. ، Ltd. | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
TM قابل للتعديل MCCB 200A 250A 315A 320A3P (3P+N) 0.7-1.0in - شراء Thermomagnetic قابل للتعديل ، MCCB ، منتج 250A على شركة Zhejiang Shilong Electric Technology Co. ، Ltd. | A | ||||||||||||
Количество операционных циклов | Власть на | 6000 | 3000 | 3000 | 1500 | ||||||||
Не включается | 9000 | 7000 | 7000 | 4000 | |||||||||
Тип устройства с перегрузкой | Термомагнитный тип (регулируемый, 0,7-1,0 дюйма регулируется) | ||||||||||||
Аксессуар | Вспомогательные контакты, контакты с сигнализацией, блок шунтирования, наконечник недостатки, механизм ручного эксплуатации, электрический механизм | ||||||||||||

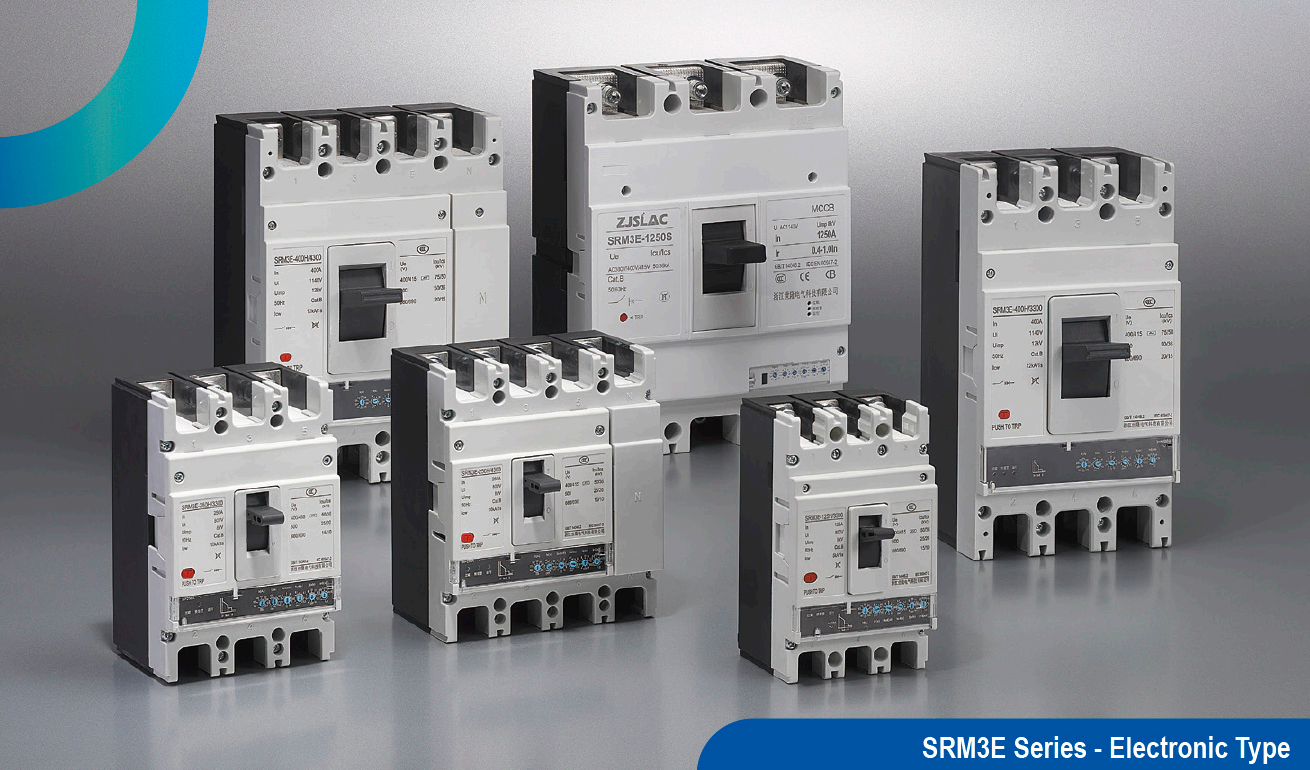

Модель | SRM3E-125/160 | SRM3E-2501320 | SRM3E-400/630 | SRM3E-630/800/1250/1600 | |||||||||
Оценка кадра с номиналом Curent Inm (A) | 160 | 320 | 630 | 1600 | |||||||||
Поляки | 3.4 | 3.4 | 3.4 | 3.4 | |||||||||
Рейтинг тока в (а) | SRM3E-125 32A: IR = 16,20,25,32A Регулируемые 63A: IR = 32,36,40,45,50,55,60, 63a регулируется 125A: IR = 40,50,63,70,75,80,85, 90,100,125A регулируемые | SRM3E-250: IR = 100,125,140,160, 180,200,225,250A регулируемые | SRM3E-400: IR = 160,200,225, 250 275 300 315 350 375 400А регулируемый | SRM3E-630: IR = 400 420 440 460 480, 500 530 560 600 630A регулируемых | |||||||||
SRM3E-800: IR = 630 640 660 680 700, 720,740 760,780 800А регулируемые | |||||||||||||
SRM3E-1250: IR = 800,900,1000,1250A регулируется | |||||||||||||
SRM3E-160: IR = 63,70,75,80,85. 90,100,125,140,160a регулируется | SRM3E-320: IR = 180,200,225,250. 280 300 315 320А регулируется | SRM3E-630: I = 250 280 315 350 375 400,450 500 560 630A Регулируемые | SRM3E-1600: IR = 1250,1600A регулируется | ||||||||||
Оцененное операционное напряжение UE (v) | AC400V/415V/500V/660V/690V | ||||||||||||
Оцененное напряжение изоляции UI (V) | 800 | 800 | 1140 | 1140 | |||||||||
Rated Impulse Выдержав напряжение UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Нарушение кода емкости | S | H | R | S | H | R | S | H | R | S | H | R | |
Оценка операционной короткометражной пропускной способности ICS (KA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Оценка окончательная короткая пропускная способность LCU (KA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Оценка короткого времени выдерживает текущий ICW (KA) | 20 тыс., 1 | ||||||||||||
Селективная категория | B | ||||||||||||
Количество операционных циклов | Власть на | 3000 | 3000 | 2000 | 1500 | ||||||||
Не включается | 7000 | 7000 | 4000 | 4000 | |||||||||
Тип устройства с перегрузкой | Электронный тип | ||||||||||||
Аксессуар | Вспомогательные контакты, контакты с сигнализацией, блок шунтирования, переход пониженного напряжения, механизм ручного эксплуатации, электрический механизм | ||||||||||||
Модель | SRM3-125/160 | SRM3-250/320 | SRM3-400/630 | SRM3-630/800/1250/1600 | |||||||||
Оценка кадра с номиналом Curent Inm (A) | 160 | 250 | 400 | 1600 | |||||||||
Поляки | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Рейтинг тока в (а) | SRM3-125: в = 10,16,20,25,32, 40,50,63,80,100,125A | SRM3-250R: in = 100,125,140,160 180,200,225,250A | SRM3-400: в = 225 250,315 350, 400а | SRM3-630: в = 400 500 630а | |||||||||
SRM3-800: в = 700 800а | |||||||||||||
SRM3-160: в = 10,16,20,25,32, 40,50,63,80,100,125,140,160a | SRM3-320: в = 280 300 315 320А | SRM3-630: в = 400 500 630а | SRM3-1250: in = 800,900,1000,1250 | ||||||||||
SRM3-1600A: в = 1250,1600а | |||||||||||||
Оцененное операционное напряжение UE (v) | AC400V/415V/500V/660V/690V | ||||||||||||
Оцененное напряжение изоляции UI (V) | 1140 | ||||||||||||
Rated Impulse Выдержав напряжение UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Нарушение кода емкости | S | H | R | S | H | R | S | H | R | S | H | R | |
Оценка операционной короткометражной пропускной способности ICS (KA) | AC400V/415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Оценка окончательная короткая пропускная способность LCU (KA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Селективная категория | A | ||||||||||||
Количество операционных циклов | Власть на | 6000 | 3000 | 3000 | 1500 | ||||||||
Не Poweredon | 9000 | 7000 | 7000 | 4000 | |||||||||
Тип устройства из переезда | Термомагнитный тип (фиксированный тип) | ||||||||||||
Аксессуар | Вспомогательные контакты, контакты с сигнализацией, блок шунтирования, переход пониженного напряжения, механизм ручного эксплуатации, электрический механизм | ||||||||||||
Схема и размеры установки (мм)
| Модель | Измерения OULINE | Установки размеры | |||||||||||||||
| W | W1 | W2 | L | L1 | L2 | L3 | L4 | H | H1 | H2 | H3 | H4 | A | B | B1 | φd | |
| SRM3-125/160 | 122 | 92 | 30 | 155 | 47.5 | 95 | 43.5 | 136 | 68.5 | 83.5 | 102 | 75.5 | 79 | 132 | 30 | 60 | 4.5 |
| SRM3-250/320 | 142 | 107 | 35 | 165 | 65.6 | 102 | 51 | 142 | 85 | 96 | 120 | 92 | 95.5 | 126 | 35 | 70 | 4.5 |
| SRM3-400/630 | 186 | 142 | 44 | 257 | 100 | 158 | 75 | 225 | 98 | 115 | 151 | 105 | 110 | 194 | 44 | 88 | 6.5 |
| SRM3-630/800/1250/1600 | 280 | 210 | 70 | 275.5 | 110 | 104 | 52 | 243.5 | 97.5 | 114 | 158 | 105 | 112 | 243 | 70 | 140 | 4.5 |
Миниатюрированный дизайн: Продукт миниатюрируется по размеру, что может соответствовать персонализированным требованиям клиентов для размеров продукта.
Однородные размеры: При одинаковой степени рамки оболочки размеры установки продуктов с различными возможностями разрыва (S, H, R) и различные функции (термомагнитный фиксированный тип, термомагнитный регулируемый тип, электронный тип) точно одинаковы.
Режимl | SRM3RT-125/160 | SRM3RT-2501320 | SRM3RT-400/630 | SRM3RT-630/800/12501600 | |||||||||
Оценка кадра. Оценка тока INM (A) | 160 | 250 | 400 | 1600 | |||||||||
Поляки | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Оценка у до сих пор (а) | SRM3RT-125: в = 10,16,20,25,32, 40,50,63,80,100,125a | SRM3RT-250: in = 100,125,140,160, 180,200,225,250a | SRM3RT-400 в = 225 250 315 350, 400а | SRM3RT-630: in = 400 500 630A | |||||||||
SRM3RT-800: в = 700 800а | |||||||||||||
SRM3RT-160: в = 10,16,20,25,32, 40,50,63,80,100,125,140,160а | SRM3RT-320: в = 280 300 315 320А | SRM3RT-630: in = 400 500 630A | SRM3RT-1250: in = 800,900,1000,1250 | ||||||||||
SRM3RT-1600A: в = 1250,1600а | |||||||||||||
Оцененное операционное напряжение UE (v) | AC400V1415V/500V/660V/690V | ||||||||||||
Оцененное напряжение изоляции UI (V) | 1140 | ||||||||||||
Rated Impulse Выдержав напряжение UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Нарушение кода емкости | S | H | R | S | H | R | S | H | R | S | H | R | |
Оценка операционной короткометражной пропускной способности ICS (KA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Оценка окончательная короткая пропускная способность LCU (KA) | AC400V₁415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
TM قابل للتعديل MCCB 200A 250A 315A 320A3P (3P+N) 0.7-1.0in ، ابحث عن تفاصيل كاملة حول TM MCCB 200A 250A 315A 320A3P (3P+N) 0.7-1.0in ، القابلة للتعديل الحراري ، MCCB ، 250A-Zhejiang Shilong Electral Technology Co. ، Ltd. | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
TM قابل للتعديل MCCB 200A 250A 315A 320A3P (3P+N) 0.7-1.0in - شراء Thermomagnetic قابل للتعديل ، MCCB ، منتج 250A على شركة Zhejiang Shilong Electric Technology Co. ، Ltd. | A | ||||||||||||
Количество операционных циклов | Власть на | 6000 | 3000 | 3000 | 1500 | ||||||||
Не включается | 9000 | 7000 | 7000 | 4000 | |||||||||
Тип устройства с перегрузкой | Термомагнитный тип (регулируемый, 0,7-1,0 дюйма регулируется) | ||||||||||||
Аксессуар | Вспомогательные контакты, контакты с сигнализацией, блок шунтирования, наконечник недостатки, механизм ручного эксплуатации, электрический механизм | ||||||||||||
Модель | SRM3E-125/160 | SRM3E-2501320 | SRM3E-400/630 | SRM3E-630/800/1250/1600 | |||||||||
Оценка кадра с номиналом Curent Inm (A) | 160 | 320 | 630 | 1600 | |||||||||
Поляки | 3.4 | 3.4 | 3.4 | 3.4 | |||||||||
Рейтинг тока в (а) | SRM3E-125 32A: IR = 16,20,25,32A Регулируемые 63A: IR = 32,36,40,45,50,55,60, 63a регулируется 125A: IR = 40,50,63,70,75,80,85, 90,100,125A регулируемые | SRM3E-250: IR = 100,125,140,160, 180,200,225,250A регулируемые | SRM3E-400: IR = 160,200,225, 250 275 300 315 350 375 400А регулируемый | SRM3E-630: IR = 400 420 440 460 480, 500 530 560 600 630A регулируемых | |||||||||
SRM3E-800: IR = 630 640 660 680 700, 720,740 760,780 800А регулируемые | |||||||||||||
SRM3E-1250: IR = 800,900,1000,1250A регулируется | |||||||||||||
SRM3E-160: IR = 63,70,75,80,85. 90,100,125,140,160a регулируется | SRM3E-320: IR = 180,200,225,250. 280 300 315 320А регулируется | SRM3E-630: I = 250 280 315 350 375 400,450 500 560 630A Регулируемые | SRM3E-1600: IR = 1250,1600A регулируется | ||||||||||
Оцененное операционное напряжение UE (v) | AC400V/415V/500V/660V/690V | ||||||||||||
Оцененное напряжение изоляции UI (V) | 800 | 800 | 1140 | 1140 | |||||||||
Rated Impulse Выдержав напряжение UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Нарушение кода емкости | S | H | R | S | H | R | S | H | R | S | H | R | |
Оценка операционной короткометражной пропускной способности ICS (KA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Оценка окончательная короткая пропускная способность LCU (KA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Оценка короткого времени выдерживает текущий ICW (KA) | 20 тыс., 1 | ||||||||||||
Селективная категория | B | ||||||||||||
Количество операционных циклов | Власть на | 3000 | 3000 | 2000 | 1500 | ||||||||
Не включается | 7000 | 7000 | 4000 | 4000 | |||||||||
Тип устройства с перегрузкой | Электронный тип | ||||||||||||
Аксессуар | Вспомогательные контакты, контакты с сигнализацией, блок шунтирования, переход пониженного напряжения, механизм ручного эксплуатации, электрический механизм | ||||||||||||
