Технико-экономический отчет о проекте интеграции оборудования для системы распределения низкого напряжения
На 75 -й Генеральной Ассамблее, президент Китая Си Цзиньпин сказал, что Китай примет более мощную политику и меры, чтобы пиковать свои выбросы углекислого газа к 2030 году и стремиться к достижению углеродного нейтралитета \ ». Государство выдвинуло цель 3060 , что относится к борьбе с изменением климата и содействию выбросам парниковых газов на основе углекислого газа. Во время реализации цели 3060 энергетическая планировка Китая будет подвергнута серьезным изменениям.
В современной области выработки электроэнергии чистая энергия, такая как энергия ветра и оптоэлектроника, продолжают развиваться, важные вспомогательные сектора энергетических систем, таких как хранение энергии в поле распределения, также быстро расширяются, а схема энергии постоянно меняется. Будь то традиционная энергия, новая энергия или хранилище энергии, все необходимы для распределения работ через оборудование системы с низким напряжением распределения, поэтому огромные изменения рынка привели к огромному рынку будущего потребления и возможности для бизнеса для оборудования системы распределения низкого напряжения.
Непрерывное улучшение требований к мощности для пользователей питания и диверсификация доступа к системе питания делают систему масштабировать больше и сложнее.
Эта компания концентрируется на последней технике в этих приложениях:
1. Установка с фиксированным типом (большинство из трех коробок имеют фиксированный тип), особенно возьмите ветвенную поле кабеля в качестве примера)
Входная линия выключающего переключателя и выходная выходы с небольшим пропускным корпусом (400A и ниже). Режим входа и выхода коробки, как правило, внизу и выключаются, переключатели входной линии и все несколько выключателей выхода и установлен. Нижняя линия ввода, верхний конец соединения коротко подключается через строку перехода и линию шины; Переключатель исходящей линии является верхней линией входной линии, а верхний конец соединения коротко подключается через строку перехода и линию шины. Поэтому ситуация с каждой схемой распределения в реальных условиях традиционный полный набор методов - установить шину и Все переходные ряды в соответствии с проектом, резкой, изгибом, пустым, добавлением изоляционной рукава или изоляционной лентой, процесс сложный и повторяющийся, очень низкая эффективность и легкая склонность, как только потерь на лом с медиа Стоимость, большинство малых и средних полных компаний сократят длину переходной строки, так что расстояние между автоматическим выключателем до шины меньше, чем расстояние летающей дуги от автоматического выключателя (альтернативное разделение может Не быть установленным или изогнутым установкой), вызывая большие риски короткого замыкания, очень опасно.

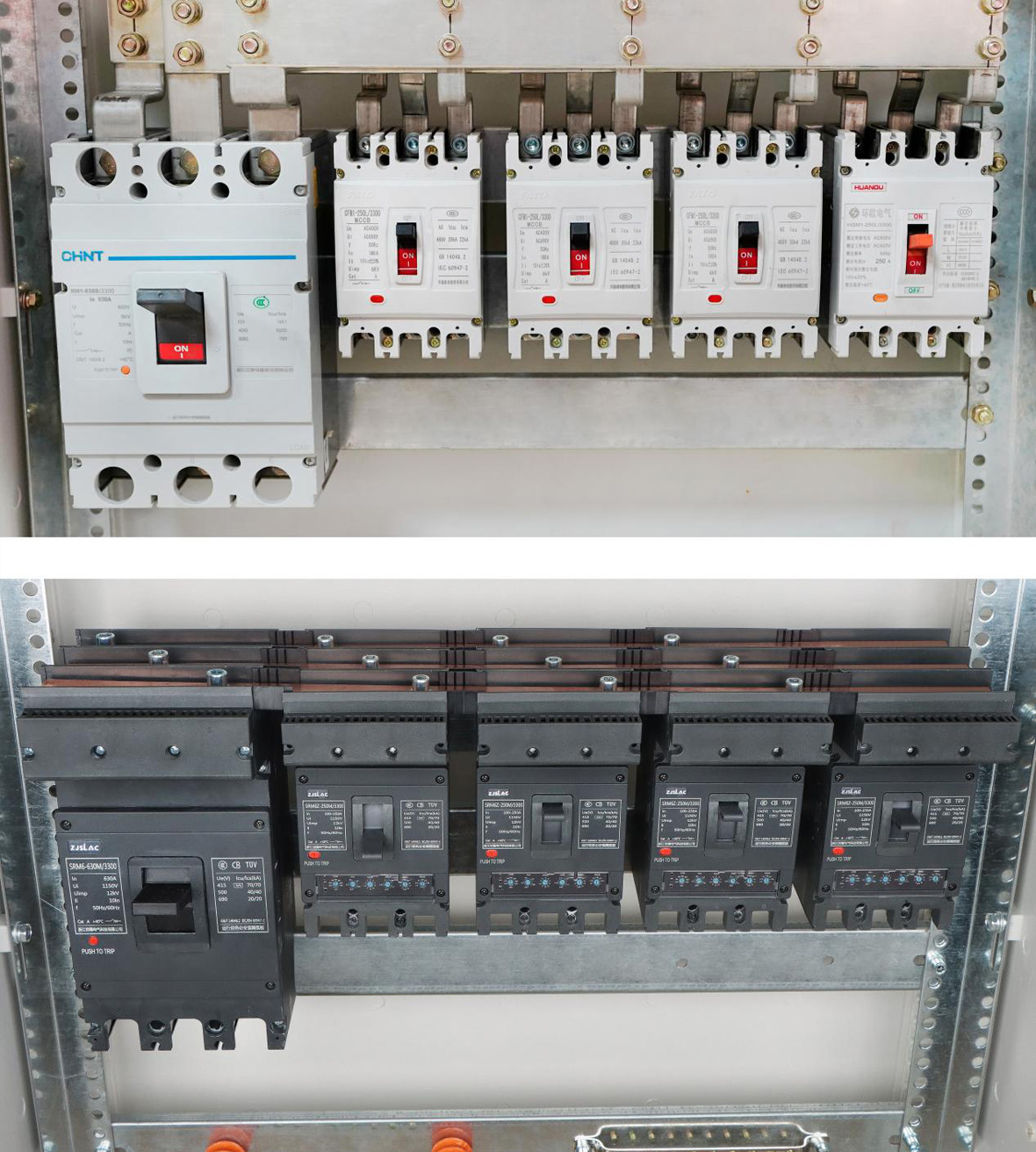

Как видно из приведенной выше картины, проектирование и разработка нового интегрированного дистрибутивного оборудования с низким энергопотреблением чрезвычайно ценны. Исследования и разработки этого продукта могут значительно сэкономить ресурсы и повысить конкурентоспособность отрасли продукции и способствовать технологическому прогрессу полных наборов отраслей, экономить энергию и уменьшить материалы и реализовать полные наборы стандартизированных решений.
Выравнивание общих показателей производительности оборудования интегрированного системного распределения с низкой мощностью:
Модель | Целевая ветвя | Внутренние и иностранные индикаторы продукта основного продукта |
Оценка рамки корпуса. Оценка текущего INM (а) | 630 | 630 |
рейтинг токаВ) | 630 | 630 |
Рейтинг работающая короткая замыкающая пропускная способность Отделение интенсивной терапии (Ka) | 50 | 50 |
Оценка ограничения с коротким замыканием. Ics (ka) | 50 | 50 |
Объем | 60%-80% | 100% |
Ноль летающая дуга | rEAL Zero Flight Arc, без альтернативного перегородка, полный набор летающих дуги шкафа безопасен и надежен | Это cНе достигать реальной нулевой летающей дуги, но также необходимо увеличить объем крышки летающей дуги большого объема, полный набор летающих дуги шкафа |
Низкая температура повышения | complete установлен вbнасбарточки меньше, только один | complete установлен на автобусбарpoints, at least 2. |
material saving | Complete sets of copper consumables are reduced by 10-20% | никто |
The performance index alignment of the supporting core components (circuit breaker):
Модель | M-125 | domestic and foreign mainstream product indicators |
Оценка рамки корпуса. Оценка текущего INM (а) | 125 | 125 |
Рейтинг токаВ) | 125 | 125 |
Оценка воздействия на давление Uimp (kv) | 12 | 8 |
Частота мощности выдерживает напряжение U (одна минута) (V) | 3500 | 3500 |
Тип DC Extreme String (П) | 3 | 4 |
Номинальное напряжение изоляции ； Номинальное напряжение изоляции UI (V) | Атмосфера1140В | AC800V |
Оценное рабочее напряжение Ue (v) | 1500 В.(τ = 5 мс) | 1500 В.(τ = 5 мс) |
Рейтинг работающая короткая замыкающая пропускная способность Отделение интенсивной терапии (Ka) | 70 | 50 |
Оценка ограничений с коротким замыканием. (Ka) | 100 | 70 |
Объем (L.энX Ширина xвысота) | 213x92x159 Нет необходимости в альтернативных панелях | 250x92x83 (Длина 100 -миллиметрового альтернативного перегородка) |
Ноль летающая дуга | Real Zero Flying Arc, без альтернативного перегородка, полный набор летающих дуги шкафа безопасен и надежна | Это cНе достигать реальной нулевой летающей дуги, но также необходимо увеличить объем крышки летающей дуги большого объема, полный набор летающих дуги шкафа. |
Низкая температура повышения | Полный набор в точки соединения шины меньше, только один | complete set для точек подключения к шине, до 5 шкафов, не менее 2 шкафов |
Исследование для интеграции распределения низкого напряжения в домашних условиях и за рубежом, поскольку в нынешнем основном направлении в домашних условиях и за пределами рынка низкого напряжения распределение низкого напряжения полные наборы производства сосредоточены на заводских компонентах, производство компонентов низкого напряжения сконцентрировано в производителях компонентов, принадлежит к Рабочие отношения вверх по течению и вниз по течению, взаимосвязь между поставщиками и клиентами, часто нестандартная схема, согласно Институту дизайна схема настройки схемы, поэтому часто сложно сформировать и стандартизировать компоненты низкого напряжения очень высокие исследования и разработки высоко интегрированных схема. Рассматривая внутренние и иностранные бренды, даже высоко стандартизированные дизайнерские шкафы первой линии из трех основных международных брендов, таких как: MSN3.0 ABB, блоксет Шнайдера, Siemens 8pt и т. Д., Их исследования и дизайн и основное низкое напряжение Электрические продукты их соответствующих брендов не зависят друг от друга. Эта независимая конструкция полных наборов и компонентов низкого напряжения (объясняется в типичной схеме выключателя пластиковой оболочки) вызывает сложность и отходы текущей конструкции полной структуры системы и в Схема интеграции с низким распределением значительно оптимизирует системную схему во всех аспектах. Иллюстрация:
