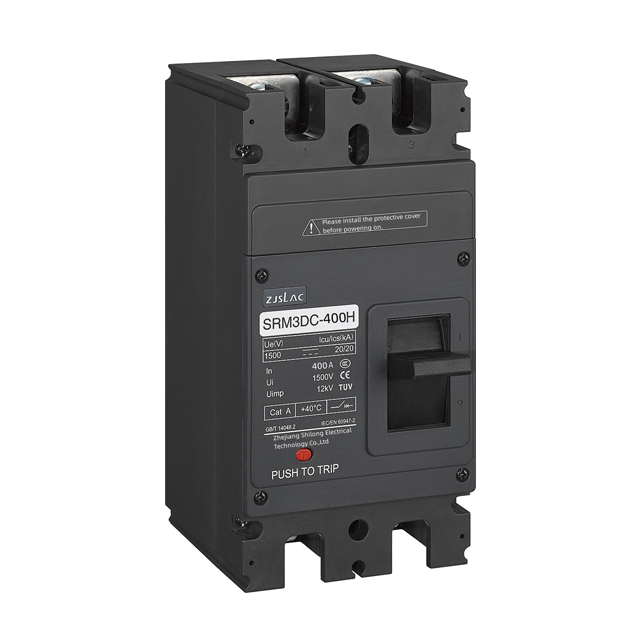

Экспоненциальное масштабирование коммерческих и коммунальных солнечных фотоэлектрических (PV) систем повысило острую потребность в точной и надежной защите от перегрузки по току. Выбор неправильного типа защиты цепи — в частности, неправильное применение компонентов переменного тока (AC) в приложениях постоянного тока (DC) — является основной причиной катастрофических вспышек дуги, возгораний оборудования и простоев систем в солнечных установках. Полевые техники часто сталкиваются с расплавленными коробками сумматоров в результате именно этой инженерной оплошности. Постоянный ток ведет себя принципиально иначе, чем переменный ток в условиях неисправности, поскольку ему не хватает естественного перехода через нуль, который используется переменным током для гашения электрических дуг.
Чтобы обеспечить долговечность, безопасность и соответствие нормам, инженеры и проектировщики систем должны понимать различные физические механики, критерии оценки и зоны развертывания при выборе автоматического выключателя в литом корпусе переменного или постоянного тока для архитектур солнечной энергии. Правильный выбор компонентов напрямую влияет на безопасность эксплуатации всего массива. Вы не можете полагаться на устаревшие методы электротехники при работе с высоковольтными солнечными цепями. Мы рассмотрим основные инженерные принципы, которые разделяют эти устройства, как оценить их характеристики и где их эффективно развернуть на вашей однолинейной схеме.
Проектирование, диктуемое физикой: выключатели переменного тока полагаются на естественные точки пересечения нуля для гашения дуги, тогда как выключатели постоянного тока требуют специальных магнитных погасителей, удлиненных дугогасительных камер и последовательно соединенных полюсов для принудительного гашения дуги.
Строгая невзаимозаменяемость: никогда не используйте стандартный автоматический выключатель переменного тока в солнечной цепи постоянного тока; это гарантирует отказ в условиях неисправности из-за устойчивой дуги.
Стратегическое размещение: автоматические выключатели постоянного тока в литом корпусе защищают фотоэлектрические линии, объединительные коробки и аккумуляторные батареи, а автоматические выключатели переменного тока защищают выход инвертора и межсетевое соединение.
Соответствие нормативным требованиям: выбор компонентов должен строго соответствовать стандартам фотоэлектрических систем, в частности UL 489B и IEC 60947-2, чтобы обеспечить безопасную работу в экстремальных условиях окружающей среды и электрических нагрузках.
Оглавление
Автоматические выключатели защищают электрические системы, прерывая опасные токи повреждения. При размыкании контактов при коротком замыкании между ними образуется электрическая дуга. Выключатель должен быстро контролировать и гасить эту дугу, чтобы безопасно изолировать неисправность. Конструкция системы контроля дуги зависит от того, использует ли схема переменный или постоянный ток.
Выключатели переменного тока выигрывают от естественной точки пересечения нуля переменного тока. Когда ток достигает нуля, дуга теряет источник энергии и ее становится легче погасить. Выключателю необходимо только охладить и растянуть дугу настолько, чтобы предотвратить ее повторный запуск при восстановлении напряжения.
Цепи постоянного тока не имеют естественного перехода через нуль, поэтому дуга продолжает гореть после размыкания контактов. Стандартные выключатели переменного тока не могут безопасно прерывать подачу постоянного тока высокого напряжения, поскольку дуга может повредить контакты и внутренние компоненты. Выключатели постоянного тока требуют специальных конструкций, таких как более сильные дуговые камеры и магнитные противопожарные системы, чтобы безопасно остановить непрерывный поток тока.
Безопасное прерывание высоковольтных солнечных токов постоянного тока требует агрессивной внутренней разработки. Автоматический выключатель постоянного тока в литом корпусе не ждет перехода через нуль, который никогда не наступит. Он активно атакует дугу. Производители используют специальные механические и магнитные технологии для растяжения, охлаждения и удушения плазмы до тех пор, пока напряжение, необходимое для поддержания дуги, не превысит доступное напряжение системы. Внутренняя архитектура этих устройств отражает строгие требования к непрерывному постоянному току.

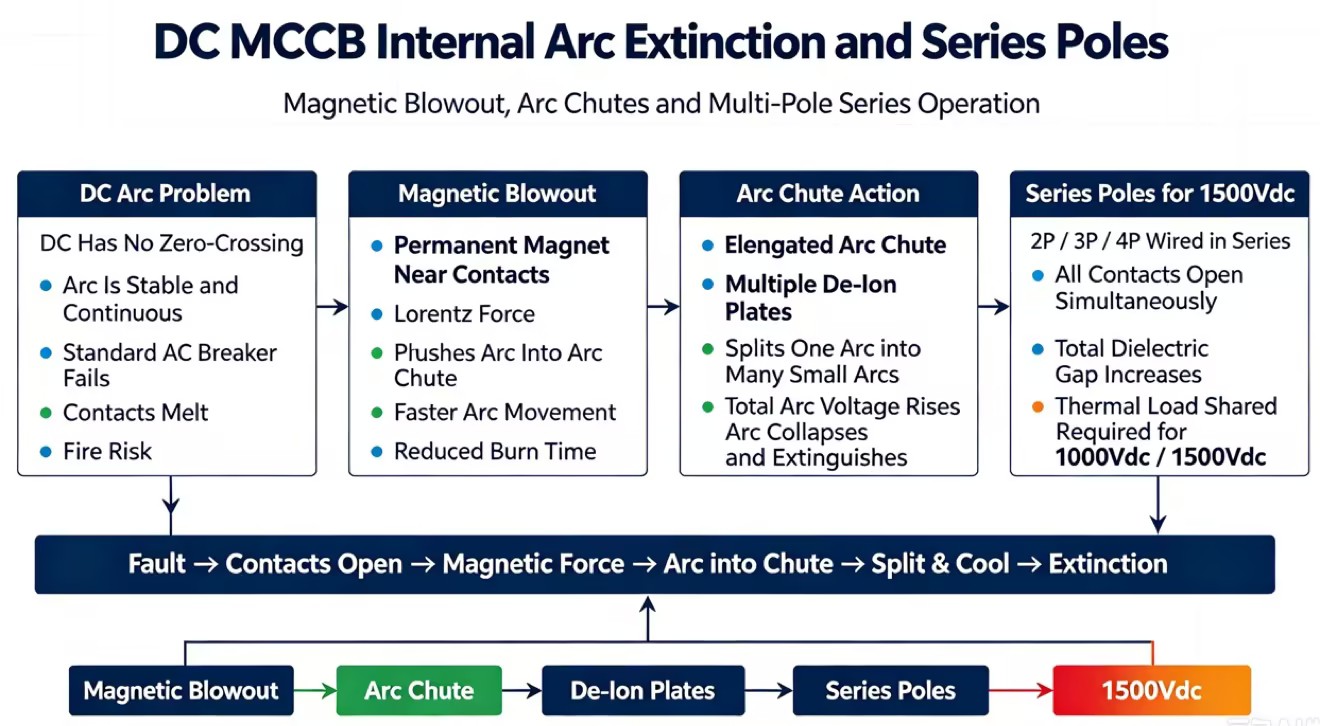

В выключателях постоянного тока используется передовая технология контроля дуги для безопасного прерывания тока высокого напряжения. Магнитные системы пожаротушения отталкивают дугу от контактов в дугогасительную камеру, где металлические пластины расщепляются и охлаждают дугу до ее исчезновения. Этот процесс предотвращает повреждение контактов и позволяет выключателю безопасно изолировать цепь.
В высоковольтных солнечных системах часто используются несколько полюсов выключателя, соединенных последовательно, чтобы улучшить способность прерывания дуги. Когда выключатель размыкается, каждый полюс разделяет электрическое напряжение и создает дополнительные изоляционные зазоры. Такая конструкция позволяет выключателям постоянного тока безопасно работать с приложениями с напряжением 1000 В и 1500 В постоянного тока.
Быстрая реакция на ошибку имеет решающее значение для защиты постоянного тока. В выключателях постоянного тока используются высокоскоростные пружинные механизмы для быстрого разделения контактов и уменьшения продолжительности дуги. Прочные контактные материалы, такие как сплавы серебра и вольфрама, помогают предотвратить перегрев, сварку и долговременные повреждения при повторяющихся неисправностях.
Выбор выключателя постоянного тока требует соответствия характеристик устройства требованиям солнечной системы. Инженеры должны тщательно оценить номинальное напряжение, отключающую способность и технологию отключения, чтобы обеспечить безопасную и надежную защиту.
Выключатели постоянного тока для солнечных систем должны соответствовать максимальному напряжению и току, генерируемому фотоэлектрической батареей. Инженерам необходимо рассчитать максимально возможное напряжение струны в условиях низких температур и выбрать прерыватель с номиналом выше этого значения. Правильный размер предотвращает повреждение изоляции и повышает безопасность системы.
Отключающая способность определяет максимальный ток повреждения, который выключатель может безопасно отключить. Важные значения включают Icu и Ics, которые указывают на способность выключателя справляться с неисправными ситуациями и продолжать работу. Выбранный автоматический выключатель должен соответствовать доступному току повреждения фотоэлектрической системы или источника питания.
В выключателях постоянного тока обычно используются термомагнитные расцепители для надежной защиты от перегрузки и короткого замыкания. Тепловая защита выдерживает длительные перегрузки, а магнитная защита реагирует на внезапные сбои. Электронные расцепители предлагают больше функций регулировки и мониторинга, но менее распространены для прямых фотоэлектрических приложений постоянного тока.
Конструкция заземления солнечной системы влияет на выбор выключателя. Заземленные системы обычно разрывают только незаземленные проводники, в то время как плавающие системы требуют прерывателей, которые могут отключать как положительные, так и отрицательные проводники для полной изоляции и надежной защиты от неисправностей.
Направление тока определяет правильный тип выключателя. В фотоэлектрических системах обычно используются направленные выключатели, поскольку ток течет от панелей к инверторам. В аккумуляторных системах хранения требуются двунаправленные прерыватели, поскольку ток может течь как во время зарядки, так и во время разрядки.
Оценочный параметр | Автоматический выключатель постоянного тока в литом корпусе | Автоматический выключатель в литом корпусе переменного тока |
|---|---|---|
Метод гашения дуги | Магнитные дугогасители и удлиненные дугогасительные камеры | Опирается на естественные точки перехода через нуль |
Типичные номинальные напряжения | от 1000 В постоянного тока до 1500 В постоянного тока | от 480 В переменного тока до 800 В переменного тока |
Конфигурация полюсов | Несколько полюсов, соединенных последовательно | Стандартный 3-полюсный или 4-полюсный параллельный |
Предпочтение расцепителя | Термомагнитный (устойчив к суровой жаре) | Электронный/микропроцессорный (высокая точность) |
Текущее направление потока | Направленный (PV) или двунаправленный (BESS) | Двунаправленный по умолчанию |
Выбор выключателя зависит от местоположения в Солнечной системе. Выключатели постоянного тока устанавливаются перед инвертором для защиты фотоэлектрических массивов и аккумуляторных систем, а выключатели переменного тока устанавливаются после инвертора для защиты со стороны сети. Правильное размещение и четкая маркировка помогают предотвратить ошибки при установке и повысить безопасность обслуживания.
MCCB постоянного тока защищают фотоэлектрические массивы, сумматоры и аккумуляторные системы от коротких замыканий и обеспечивают безопасную изоляцию при обслуживании. Они должны быть установлены в подходящих корпусах с надлежащим управлением теплом. Во время установки технические специалисты должны проверить полярность, момент затяжки соединений, расстояние и правильную последовательную проводку, чтобы обеспечить надежную работу.
Автоматические выключатели переменного тока устанавливаются между выходом инвертора и главной электрической панелью или трансформатором. Они защищают сторону распределения переменного тока и координируют работу с системами защиты сети. Правильные настройки отключения и выборочная координация помогают изолировать неисправности, не отключая всю солнечную установку.
Выбор и установка автоматических выключателей постоянного тока требует пристального внимания к стандартам, окружающей среде и условиям применения. Даже правильная электрическая схема может оказаться неудачной, если выбранные компоненты не смогут выдержать реальные условия. Надлежащая сертификация, планирование установки и экологическая оценка необходимы для долгосрочной надежности солнечной системы.
Солнечные выключатели постоянного тока должны соответствовать определенным фотоэлектрическим стандартам. UL 489B в Северной Америке и IEC 60947-2 для международных рынков гарантируют, что выключатели могут выдерживать высоковольтные повреждения постоянного тока, изменения температуры и перегрузки. Перед установкой всегда проверяйте наличие необходимых сертификатов.
Распространенной ошибкой является использование выключателей переменного тока в солнечных системах постоянного тока. Выключатели переменного тока зависят от перехода напряжения через ноль для остановки электрической дуги, в то время как системы постоянного тока требуют специальных конструкций для гашения дуги. Использование неподходящих выключателей переменного тока в фотоэлектрических системах высокого напряжения может привести к серьезным нарушениям безопасности.
Условия окружающей среды влияют на производительность выключателя. Высокие температуры внутри солнечных батарей могут привести к неправильному отключению, а расположение на большой высоте снижает способность гашения дуги. Инженеры должны применять соответствующие коэффициенты снижения номинальных характеристик в зависимости от температуры и высоты установки.
Высоковольтные выключатели постоянного тока требуют раннего планирования из-за более длительного времени производства и специализированных производственных процессов. Предварительное согласование спецификаций помогает избежать задержек в реализации проекта и предотвращает небезопасную замену компонентов во время установки.
Выключатели постоянного тока требуют регулярного осмотра, поскольку постоянные дуги постоянного тока могут постепенно повредить внутренние контакты. Техническое обслуживание должно включать визуальные проверки, тепловизионные исследования, испытания на контактное сопротивление и испытания на механическую работу для выявления проблем до того, как возникнут сбои.
Проверьте свои текущие однолинейные схемы, чтобы убедиться, что все компоненты перед инвертором имеют специальный номинал постоянного тока и сертификацию для фотоэлектрических систем.
Рассчитайте максимальное напряжение холостого хода (Voc) для вашего конкретного объекта, используя исторические данные о холодной погоде, чтобы указать правильное номинальное напряжение для ваших выключателей.
Внедрите обязательный график испытаний микроомметром во время ежегодного технического обслуживания, чтобы своевременно обнаружить ухудшение контактов и предотвратить приваривание контактов.
Обновить спецификации закупок, чтобы обязать сертифицировать UL 489B или IEC 60947-2 для всех новых солнечных установок, отказываясь от любых стандартных выключателей переменного тока, рассчитанных на использование постоянного тока.
О: Нет. Выключатели переменного тока полагаются на естественное пересечение нуля напряжения для гашения электрических дуг. Постоянный ток течет непрерывно, без переходов через нуль. Выключатель переменного тока, установленный в цепи постоянного тока, не сможет погасить дугу во время неисправности, что приведет к продолжительному возгоранию, расплавлению контактов и катастрофическим возгораниям оборудования.
Ответ: Установка направленного выключателя постоянного тока в обратном направлении меняет соотношение между током дуги и внутренними магнитными выбросами. Вместо того, чтобы проталкивать дугу в дугогасительную камеру для ее гашения, магнитная сила может оттолкнуть дугу от дугогасительной камеры, что приведет к разрушительному выходу прерывателя из строя.
Ответ: Для выключателей постоянного тока требуются удлиненные дугогасительные камеры, несколько деионных пластин и противопожарные устройства с постоянными магнитами для физического растяжения и охлаждения непрерывных дуг постоянного тока. Они также часто подключают несколько полюсов последовательно. Эти дополнительные внутренние компоненты значительно увеличивают физические размеры и вес выключателя.
A: Последовательное подключение полюсов разделяет интенсивную тепловую нагрузку и увеличивает общий воздушный зазор при размыкании контактов. Это комбинированное расстояние зазора является обязательным для безопасного прерывания высокого напряжения, например 1000 В постоянного тока или 1500 В постоянного тока, без перескакивания дуги через один разомкнутый контакт.
О: UL 489 распространяется на стандартные автоматические выключатели общего назначения. UL 489B специально разработан для фотоэлектрических систем. Он требует строгих испытаний на устойчивость к экстремальным температурным циклам, прерыванию дуги постоянного тока высокого напряжения и длительным перегрузкам, уникальным для суровых условий производства солнечной энергии.
A: Рассчитайте максимальное напряжение холостого хода (Voc) цепочки, принимая во внимание скачки напряжения, вызванные самыми низкими историческими местными температурами. Максимальное номинальное напряжение постоянного тока выключателя должно превышать этот Voc для холодной погоды. Убедитесь, что отключающая способность (Icu) превышает максимальный ток короткого замыкания массива.
О: В целом нет. В стандартной солнечной фотоэлектрической системе без батарей ток течет только в одном направлении: от солнечных панелей к инвертору. Направленных выключателей постоянного тока достаточно. Двунаправленные выключатели необходимы при наличии батарей, поскольку ток течет как во время зарядки, так и во время разрядки.
