Выбор правильного устройства защиты цепи определяет безопасность, надежность и соответствие нормам любой системы электрораспределения. Указание неправильного типа выключателя приводит к серьезным последствиям. Недооценка рисков катастрофического отказа оборудования, дуговых вспышек и пожаров на объектах. Чрезмерные спецификации тратят ценное пространство на панели и усложняют установку. Инженеры и менеджеры объектов должны оценить требования к нагрузке, уровни тока повреждения, избирательность системы и факторы окружающей среды, чтобы сделать выбор, основанный на фактических данных. В этом руководстве представлена техническая основа для оценки вариантов MCCB и MCB для обеспечения оптимальной защиты в различных средах установки. Мы рассмотрим пределы непрерывной нагрузки, прерывающую способность и требования к физической интеграции.
Ограничения по току: автоматические выключатели предназначены исключительно для приложений с низким током (обычно до 125 А), тогда как автоматические выключатели рассчитаны на тяжелые нагрузки (до 2500 А и более).
Номинальные параметры прерывания: MCCB обеспечивают значительно более высокую отключающую способность при коротком замыкании (до 100 кА+), что делает их обязательными вблизи источников питания с высокими предполагаемыми токами повреждения.
Возможность регулировки отключения. В отличие от автоматических выключателей, которые имеют фиксированные настройки отключения, современные автоматические выключатели оснащены регулируемыми термомагнитными или электронными расцепителями для точной координации системы.
Возможности по напряжению и постоянному току: MCCB разработаны для работы с более высокими рабочими напряжениями (до 1000 В переменного тока / 1500 В постоянного тока), что делает их критически важными для возобновляемых источников энергии и тяжелой промышленности.
Соответствие стандартам: автоматические выключатели обычно соответствуют стандарту IEC 60898 (бытовой/легкий коммерческий сектор) или IEC 60947-2, тогда как автоматические выключатели строго соответствуют более строгим стандартам IEC 60947-2 или UL 489 для промышленного применения.
Оглавление
Миниатюрный автоматический выключатель (MCB) — это компактное электромеханическое устройство, предназначенное для защиты цепей с низким напряжением и меньшим током от перегрузок и коротких замыканий. Обычно эти устройства можно найти в окончательных распределительных щитах, защищающих отдельные ответвленные цепи. Они работают с использованием простой и высоконадежной системы с двумя механизмами. Биметаллическая полоса сгибается в условиях длительной перегрузки, обеспечивая тепловую защиту. Электромагнитная катушка мгновенно реагирует на сильные скачки тока, обеспечивая магнитную защиту.
Определяющей характеристикой MCB является его фиксированный характер. Производитель предварительно калибрует порог срабатывания, поэтому регулировка на месте невозможна. Такая конструкция делает устройство компактным и высоко стандартизированным. В автоматических выключателях используется модульная система монтажа на DIN-рейку. Электрики быстро вставляют их в распределительные панели, что обеспечивает быструю установку и простую замену. Внутренние дугогасительные камеры относительно небольшие и предназначены специально для гашения дуг низкой энергии, возникающих в результате стандартных замыканий в ответвленных цепях.

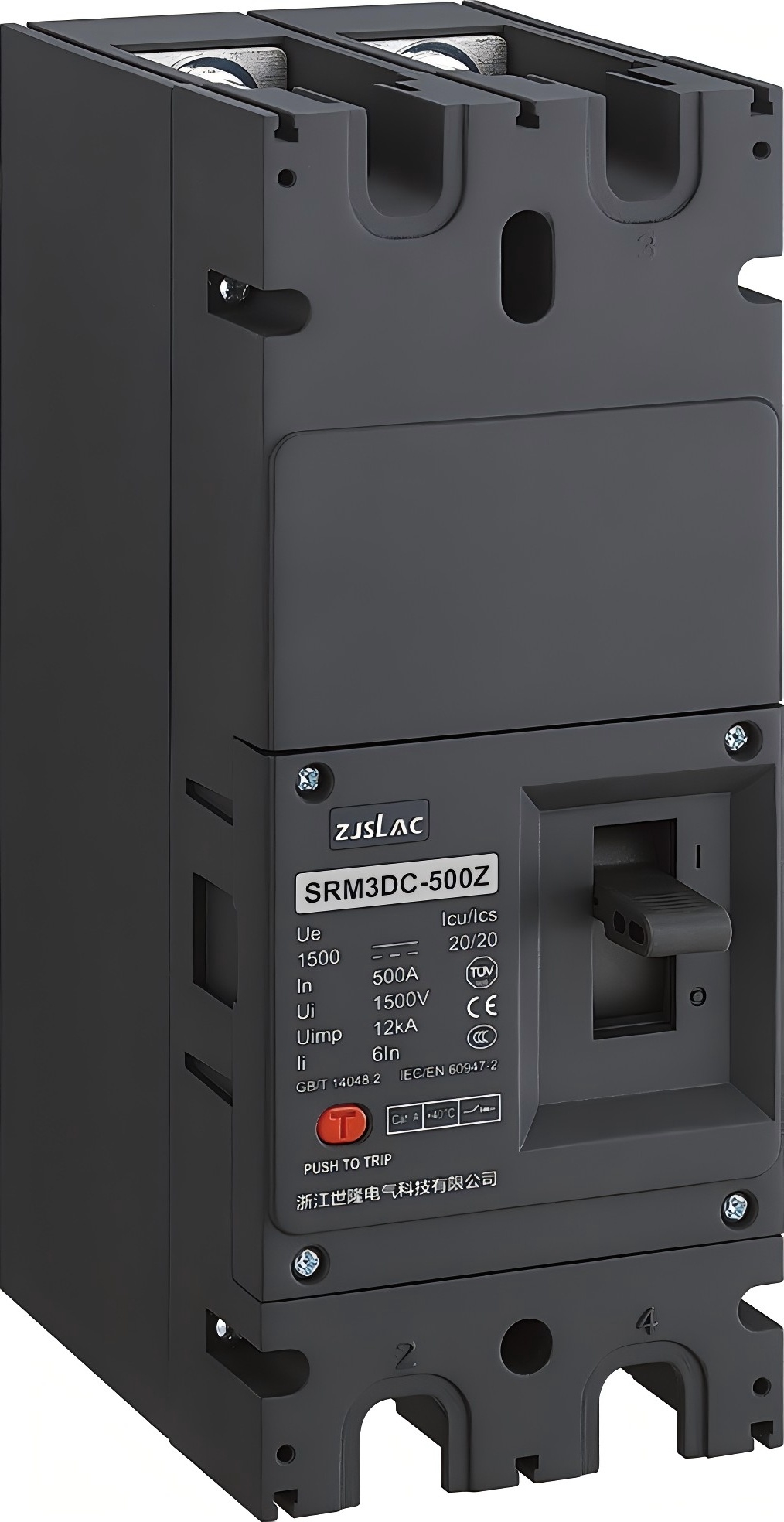

Автоматический выключатель в литом корпусе ( MCCB ) служит надежным защитным устройством, заключенным в прочный формованный изоляционный материал, обычно из термореактивного пластика или стеклополиэфирной смолы. Этот прочный корпус обеспечивает исключительную диэлектрическую прочность и механическую стабильность. Это позволяет выключателю безопасно прерывать большие токи повреждения, не разрушаясь. Инженеры рекомендуют эти устройства для главных источников питания, тяжелой техники и крупных коммерческих распределительных щитов.
В отличие от своих миниатюрных аналогов, эти выключатели обладают огромной гибкостью. Многие устройства оснащены взаимозаменяемыми расцепителями. Вы можете модернизировать или изменить параметры защиты без замены всей рамы выключателя. Они поддерживают расширенные функции защиты, включая регулируемые настройки перегрузки, настраиваемые задержки времени короткого замыкания и встроенное обнаружение замыкания на землю. Эта адаптивность делает их незаменимыми для сложных электрических сетей, требующих точной координации. Внутренние компоненты включают массивные медные контакты и обширные камеры гашения дуги, предназначенные для растяжения, охлаждения и рассеивания высокоэнергетической плазмы.

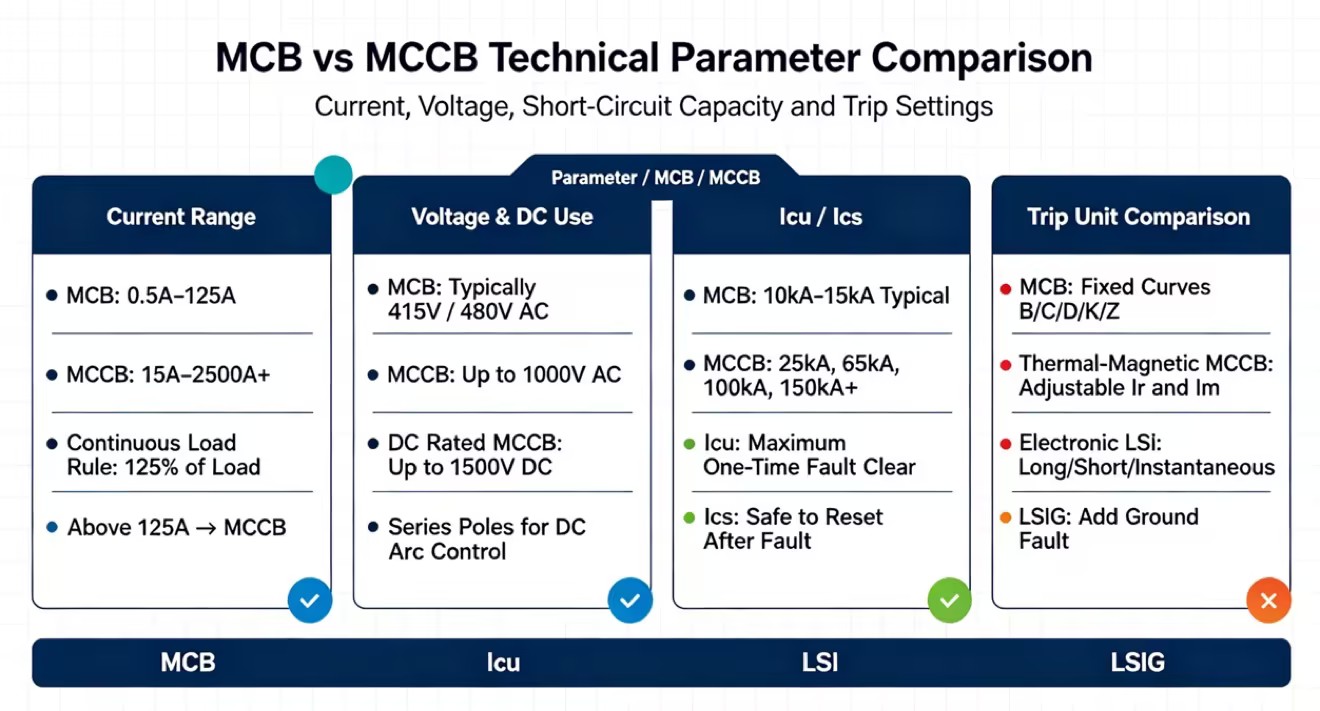

Самым непосредственным отличием этих двух устройств является диапазон их рабочего тока. MCB являются строго слаботочными устройствами. Стандартные размеры корпусов варьируются от 0,5 А до 125 А. Это делает их идеально подходящими для цепей освещения, стандартных настенных розеток и небольших однофазных двигателей. Выключатели в литом корпусе охватывают широкий спектр, начиная с 15 А и заканчивая 2500 А и более. Они устраняют разрыв между защитой ответвленных цепей и массивными воздушными выключателями, используемыми в главных распределительных устройствах.
Расчеты непрерывной нагрузки определяют базовые требования для любого устройства. Электрические нормы и правила обычно требуют, чтобы выключатели были рассчитаны на 125% продолжительной нагрузки. Если рассчитанная вами длительная нагрузка для субпанели составляет 150 А, автоматический выключатель немедленно дисквалифицируется. Необходимо указать устройство в литом корпусе большего размера. Точное профилирование нагрузки предотвращает нежелательные отключения и гарантирует, что внутренние контакты не перегреются во время нормальной работы. Нагрузки с высокой силой тока выделяют значительное количество тепла в клеммных соединениях, что требует использования наконечников большего размера и превосходных возможностей рассеивания тепла, присущих литым корпусам.
Спецификация | Миниатюрный автоматический выключатель (MCB) | Автоматический выключатель в литом корпусе (MCCB) |
|---|---|---|
Непрерывный ток (В) | от 0,5 А до 125 А | от 15 А до 2500 А+ |
Доступные размеры рамы | Стандартизированный профиль DIN | Различные типоразмеры (100 А, 250 А, 400 А, 800 А и т. д.) |
Емкость клеммного наконечника | До 50 мм² (1/0 AWG) | До нескольких проводников 500 тыс. мил на фазу |
Тепловое рассеяние | От низкого до среднего | Высокий (предназначен для тяжелых продолжительных нагрузок) |
Требования к напряжению являются важным фактором при выборе автоматических выключателей. MCB обычно используются в системах переменного тока с низким напряжением, тогда как MCCB поддерживают приложения с более высоким напряжением и более крупные промышленные сети. Для систем постоянного тока, таких как солнечная энергия, аккумуляторные батареи и зарядка электромобилей, требуются специализированные выключатели постоянного тока, поскольку дуги постоянного тока труднее безопасно прервать.
Устойчивость к короткому замыканию определяет, какой ток повреждения может безопасно отключить выключатель. Автоматические выключатели подходят для сред с низким током короткого замыкания, а автоматические выключатели обеспечивают гораздо более высокую отключающую способность для промышленного применения. Выбор правильного выключателя требует расчета доступного тока повреждения, чтобы обеспечить безопасную работу во время электрических неисправностей.
В автоматических выключателях используются фиксированные кривые срабатывания, такие как типы B, C и D, что делает их подходящими для стандартных нагрузок с прогнозируемыми токовыми характеристиками. MCCB обеспечивают регулируемые настройки отключения, которые позволяют инженерам контролировать защиту от перегрузки и короткого замыкания. Такая гибкость помогает улучшить координацию системы и более точно защищает сложное промышленное оборудование.
Тип расцепителя | Возможности регулировки | Лучшее приложение |
|---|---|---|
Фиксированный термомагнитный (MCB) | Никто. Заводская калибровка по конкретным кривым (B, C, D). | Освещение, розетки, небольшие статические нагрузки. |
Регулируемый термомагнитный | Регулируемый терморегулятор (Ir) и магнитный регулятор (Im). | Стандартные промышленные фидеры, базовая защита двигателя. |
Электронный (БИС) | Точные цифровые настройки для длительного, кратковременного и мгновенного срабатывания/задержки. | Главные распределительные щиты, сложные схемы координации. |
Электронный с замыканием на землю (LSIG) | Добавляет регулируемые настройки срабатывания и задержки замыкания на землю. | Критическая инфраструктура, центры обработки данных, больничная сеть. |
Количество полюсов зависит от энергосистемы и требований применения. MCB доступны в версиях 1P, 2P, 3P и 4P для жилых и легких коммерческих сетей. MCCB в основном используются в конфигурациях 3P и 4P для промышленных энергосистем, больших двигателей и тяжелого оборудования. Правильный выбор полюсов обеспечивает надлежащую изоляцию и надежную защиту цепи.
Автоматические выключатели имеют компактную конструкцию, монтируемую на DIN-рейку, что делает их идеальными для приложений, где пространство на панели ограничено. MCCB требуют большего места для установки и более прочного монтажа на панели из-за их более высокой допустимой силы тока и кабелей большего размера. Соответствующий зазор также необходим для безопасного обращения с теплом и энергией дуги в условиях неисправности.
Автоматические выключатели подходят для жилых зданий, коммерческих сетей, систем освещения, мелкой бытовой техники и маломощного оборудования. Они обеспечивают простую и надежную защиту при стабильной нагрузке и относительно низком уровне короткого замыкания. Их компактная конструкция на DIN-рейке также делает установку и замену быстрыми и удобными.
MCCB предназначены для применений с более высокой мощностью, таких как главные фидеры, промышленные машины, большие системы отопления, вентиляции и кондиционирования и коммерческое распределение электроэнергии. Они предлагают более высокие номинальные токи, более надежную защиту от неисправностей и регулируемые настройки отключения. MCCB также идеально подходят для систем, требующих расширенной координации, удаленного мониторинга или интеграции с системами управления зданием.
Автоматические выключатели предназначены для базовой защиты цепей и периодического срабатывания. Частые переключения могут привести к износу их внутренних механизмов и контактов. В MCCB используются более прочные корпуса, более крупные компоненты и долговечные контактные материалы, что позволяет им выдерживать более высокие нагрузки и выполнять больше механических операций. Они подходят для основных энергосистем и требовательных промышленных применений.
При выходе из строя автоматические выключатели обычно заменяются непосредственно, поскольку они опломбированы и откалиброваны на заводе. MCCB требуют регулярных проверок и испытаний для обеспечения надежной защиты. Техническое обслуживание может включать испытания на срабатывание, проверки контактов и испытания изоляции, особенно для сильноточных систем, отказ которых может привести к серьезному простою.

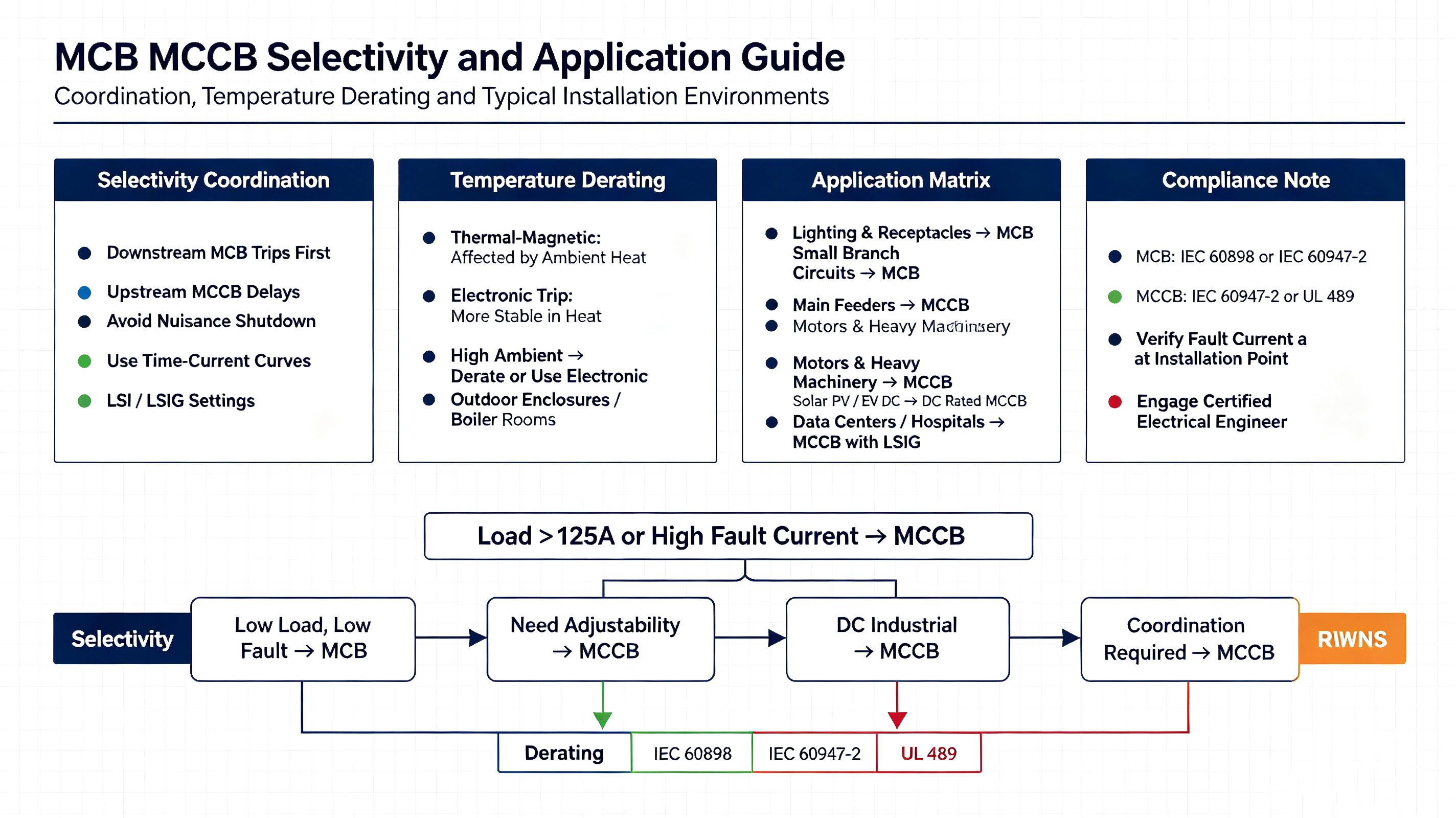

Правильная координация предотвращает ненужные отключения электроэнергии. При возникновении неисправности первым должен сработать ближайший к проблеме выключатель, в то время как вышестоящие выключатели остаются активными. Регулируемые настройки отключения и задержки времени в автоматических выключателях помогают создать эту последовательность защиты. Это позволяет системе быстро изолировать неисправности, сохраняя при этом остальную часть объекта работоспособной.
На автоматические выключатели может влиять температура окружающей среды. Традиционные термомагнитные выключатели могут сработать слишком рано в жарких условиях, поскольку нагрев изменяет реакцию биметаллической ленты. В экстремальных условиях электронные расцепители обеспечивают более стабильную защиту, напрямую измеряя ток и уменьшая погрешности, связанные с температурой.
Современные электрические системы часто требуют дистанционного мониторинга и управления. MCB обеспечивают базовые функции состояния, а MCCB поддерживают расширенные аксессуары, такие как независимые расцепители, расцепители минимального напряжения и приводы двигателей. Эти функции обеспечивают удаленное управление, аварийное отключение и интеграцию с системами умного здания.
Выбор правильного стандарта обеспечивает электробезопасность и надежную работу. Автоматические выключатели обычно используются в жилых и легких коммерческих помещениях в соответствии со стандартами, такими как IEC 60898. Промышленные системы требуют более надежных защитных устройств, соответствующих таким стандартам, как IEC 60947-2 или UL 489, для более высоких уровней отказов и сложных условий эксплуатации.
Выбор между этими двумя защитными устройствами продиктован жесткими инженерными ограничениями. Требования к постоянной нагрузке, предполагаемые токи повреждения, условия окружающей среды и необходимость координации системы определяют технические границы вашего выбора. Понимание этих параметров гарантирует, что ваша система распределения электроэнергии останется безопасной, надежной и соответствующей нормам.
При составлении списка устройств применяйте строгое логическое дерево. По умолчанию используются миниатюрные выключатели для конечных ответвленных цепей до 125 А с низкими уровнями неисправностей (менее 10 кА), где фиксированные кривые срабатывания обеспечивают адекватную защиту. Переходите к выключателям в литом корпусе для главных фидеров, нагрузок, превышающих 125 А, зон с высоким током короткого замыкания, приложений с высоким напряжением/постоянным током или когда требуется точная регулировка отключения и дистанционное управление.
Чтобы продолжить разработку спецификации проекта, выполните следующие шаги:
Обратитесь к однолинейной схеме объекта, чтобы отобразить все устройства защиты выше и ниже по цепочке.
Рассчитайте точный предполагаемый ток короткого замыкания в конкретной точке установки панели, чтобы определить требуемый номинал Icu.
Оцените температуру окружающей среды в месте установки, чтобы выбрать термомагнитный или электронный расцепитель защиты.
Проведите формальное исследование селективности с использованием программного обеспечения для координации, чтобы гарантировать, что устройства, расположенные ниже по цепи, отключаются раньше сети, расположенной выше.
Обратитесь к сертифицированному инженеру-электрику для уточнения технических характеристик выключателя и проверки соответствия нормам.
О: Хотя это технически возможно, если позволяет место на панели и монтажное оборудование, обычно в этом нет необходимости. Эту модернизацию следует выполнять только в том случае, если непрерывная нагрузка цепи превысила 125 А или если предполагаемый ток короткого замыкания на панели превысил номинал безопасного отключения миниатюрного выключателя.
О: Максимальный ток стандартных миниатюрных выключателей обычно составляет 63 А, 100 А или 125 А, в зависимости от конкретного производителя и линейки продуктов. Если ваш расчет продолжительной нагрузки превышает 125 А, вам необходимо перейти на корпус в литом корпусе, чтобы обеспечить безопасную и соответствующую требованиям работу.
Ответ: Стандартные выключатели переменного тока не могут безопасно прерывать дуги постоянного тока. В то время как для небольших бытовых солнечных батарей существуют специализированные миниатюрные выключатели, рассчитанные на постоянный ток, для мощных солнечных фотоэлектрических систем и систем хранения аккумуляторов требуются специально разработанные выключатели в литом корпусе, рассчитанные на постоянный ток, способные выдерживать напряжение до 1500 В постоянного тока.
А: Да. Выключатели в литом корпусе, особенно модели с высокой силой тока и электронными расцепителями, требуют периодических первичных или вторичных испытаний на впрыск, а также механических испытаний для обеспечения надежности. Миниатюрные выключатели обычно считаются необслуживаемыми и в случае неисправности их просто заменяют.
О: В термомагнитных устройствах используется физическая биметаллическая полоса и электромагнитная катушка для обнаружения перегрузок и коротких замыканий. В электронных устройствах используются трансформаторы тока и микропроцессоры для высокоточного измерения тока. Электронные блоки обеспечивают широкие возможности регулировки и невосприимчивы к колебаниям температуры окружающей среды.
О: Если расчетный ток повреждения на панели превышает 10–15 кА, миниатюрный прерыватель, скорее всего, не сможет безопасно устранить повреждение, что может привести к взрыву или пожару. Это требует использования автоматического выключателя в литом корпусе с более высоким номиналом Icu для безопасного прерывания сильного тока.
