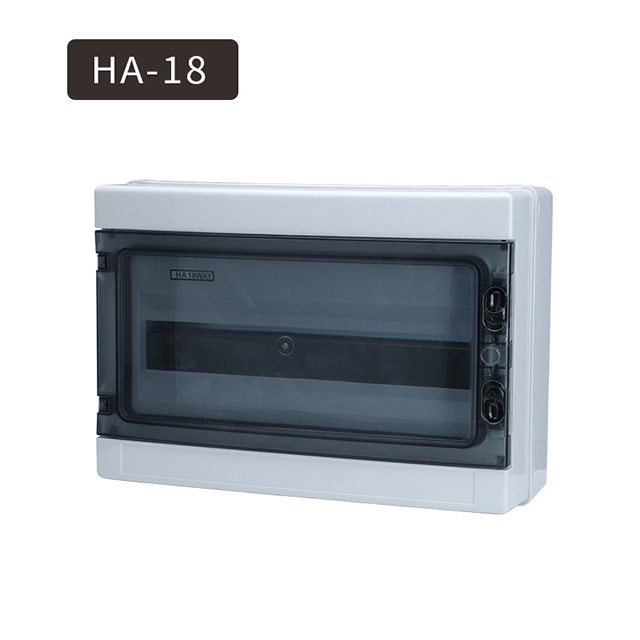

Выбор наружных электрических шкафов требует баланса между опасностями для окружающей среды и структурной целостностью. Когда электрические компоненты выходят из строя вне помещения, основная причина редко кроется в самих компонентах. Попадание воды, ультрафиолетовая деградация, резкие колебания температуры и физическое вмешательство являются причинами подавляющего большинства преждевременных отказов системы. Эти уязвимости создают серьезные угрозы безопасности, включая короткие замыкания и вспышки дуги, а также подвергают операторов штрафам за несоблюдение требований.
Выбор водонепроницаемой распределительной коробки требует структурированной, инженерно-технической структуры. Недостаточные характеристики корпуса гарантируют накопление влаги и деградацию оборудования. Чрезмерное указание приводит к трате капитальных затрат на ненужные уровни защиты. Оценка воздействия на окружающую среду, материаловедение, внутренняя конфигурация и международные стандарты защиты гарантируют, что выбранный корпус сохранит заводскую герметичность на протяжении всего срока службы.
Классы защиты диктуют жизнеспособность: IP65/NEMA 4 является базовым уровнем для использования вне помещений, но при промывке под высоким давлением или рисках погружения в воду требуется IP66/IP67 или NEMA 4X/6P.
Материалы имеют решающее значение при проектировании в суровых условиях: воздействие ультрафиолета, соленость побережья и присутствие химикатов диктуют выбор материала — от экономичного поликарбоната до высокоэластичной нержавеющей стали 316L.
Управление температурным режимом не подлежит обсуждению: идеально герметичная водонепроницаемая распределительная коробка удерживает тепло и влагу; Дыхательные клапаны и климат-контроль необходимы для предотвращения внутренней конденсации.
Физическая безопасность и ударопрочность имеют значение: для наружных корпусов требуется класс ударопрочности IK и надежные запирающие механизмы для предотвращения несанкционированного доступа и вандализма.
Установка определяет окончательную целостность: неправильно выбранные кабельные вводы, прокладка кабелепроводов сверху или неправильное монтажное оборудование мгновенно поставят под угрозу заводской рейтинг IP/NEMA.
Оглавление
Выбор наружного шкафа начинается с понимания условий установки. Дождь, ветер, снег, воздействие ультрафиолета, изменения температуры и коррозийные вещества влияют на работу корпуса. Прибрежные районы, промышленные объекты и места с высокими температурами могут потребовать более прочных материалов и более высоких уровней защиты для обеспечения долгосрочной надежности.
При оценке наружной установки учитывайте не только обычные погодные условия. Дождь с ветром может подвергнуть испытанию герметичность, а снег и лед могут повлиять на конструкцию корпуса и движущиеся части. Сильный солнечный свет и ультрафиолетовое излучение могут ускорить старение материала, а соль или химические вещества могут вызвать коррозию, влияя на окончательный выбор корпуса.
Экологический фактор | Полевые измерения/наблюдения | Влияние на выбор корпуса |
|---|---|---|
Солнечное излучение (УФ) | Прямые солнечные лучи часов в день | Требуется устойчивый к УФ-излучению пластик или металл; влияет на тепловую нагрузку. |
Осадки | Интенсивность осадков, снеговая нагрузка, риск наводнений | Определяет рейтинг IP/NEMA (например, IP67 для зон затопления). |
Коррозионные агенты | Близость к океану, химическим заводам, дорожной соли | Требуется нержавеющая сталь 316L или материалы FRP. |
Перепады температуры | Разница между дневной и ночной температурой | Высокие значения дельта вызывают конденсацию, требующую использования дыхательных клапанов. |
Наружные ограждения должны учитывать такие риски, как вандализм, случайные удары и несанкционированный доступ. Для размещения вблизи дорог, общественных мест и промышленного оборудования требуются более прочные материалы, надежные замки и ударопрочные конструкции. Такие функции, как многоточечные системы блокировки, усиленные конструкции и конструкция с защитой от несанкционированного доступа, помогают защитить электрические компоненты.
Электрические шкафы должны соответствовать соответствующим стандартам безопасности для обеспечения надежной работы. Такие стандарты, как статья 314 NEC и IEC 61439, определяют требования к пространству для установки, заземлению и конструкции конструкции. Сертифицированные продукты с такими знаками, как UL, CSA или CE, обеспечивают проверенные характеристики защиты и снижают риски безопасности во время эксплуатации.
Стандарт IEC 60529 устанавливает систему рейтинга защиты от проникновения (IP), универсально используемую для классификации степеней защиты, обеспечиваемой от проникновения твердых предметов и воды. Первая цифра обозначает защиту от твердых частиц в диапазоне от 0 (нет защиты) до 6 (пыленепроницаемость). При использовании вне помещений первая цифра 6 обязательна, чтобы предотвратить накопление пыли на чувствительной электронике, что может привести к перегреву и короткому замыканию.
Вторая цифра определяет защиту от проникновения воды. Для водонепроницаемой распределительной коробки требуется вторая цифра минимум 5 (защита от струй воды низкого давления). Повышение до IP66 обеспечивает защиту от сильного волнения и струй воды под высоким давлением. IP67 допускает временное погружение в воду на глубину до одного метра на 30 минут, а IP68 означает постоянное погружение в воду при условиях, указанных производителем. Мы указываем IP67 для любой установки на уровне земли, склонной к скоплению тяжелой воды.
NEMA 250 определяет стандарты защиты корпусов в Северной Америке. По сравнению со степенью защиты IP NEMA также учитывает такие факторы, как устойчивость к коррозии, долговечность прокладок и качество конструкции. NEMA 3R обеспечивает базовую защиту вне помещений, а NEMA 4 обеспечивает более надежную защиту от дождя и водяных брызг. NEMA 4X повышает коррозионную стойкость в морской и химической среде.
Классы IK определяют устойчивость корпуса к механическому воздействию в соответствии со стандартом IEC 62262. Шкала варьируется от IK00 до IK10, при этом IK10 обеспечивает наивысшую защиту от ударов. Наружные и промышленные корпуса обычно требуют защиты IK08–IK10 для предотвращения повреждений от инструментов, мусора и случайных ударов.
Классы IP и NEMA оценивают защиту корпуса по-разному. Классы IP в основном ориентированы на пыле- и водостойкость, а NEMA также включает требования к защите от коррозии, образованию льда и конструкции корпуса. Рейтинг IP66 не всегда соответствует рейтингу NEMA, поэтому оба стандарта следует проверять в зависимости от условий установки.
Стандартный | Уровень защиты воды | Защита от твердых тел/пыли | Дополнительные экологические испытания |
|---|---|---|---|
IP65 | Водяные струи низкого давления | Пыленепроницаемый | Никто |
IP66 | Струи воды под высоким давлением | Пыленепроницаемый | Никто |
НЕМА 4 | Подача воды из шланга | Переносимая ветром пыль | Образование льда, старение прокладок |
НЕМА 4X | Подача воды из шланга | Переносимая ветром пыль | Коррозионная стойкость, образование льда |

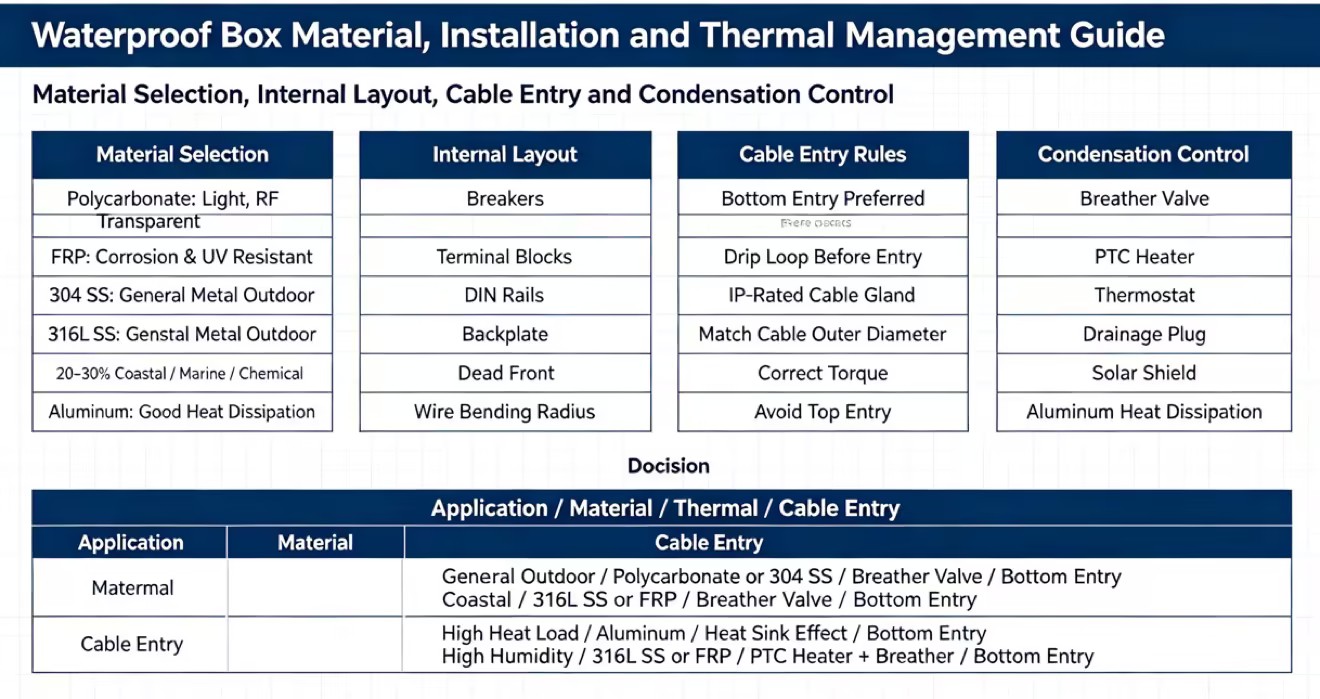

Корпуса из поликарбоната представляют собой легкое и экономичное решение для наружного применения. По сравнению с ABS, поликарбонат, стабилизированный УФ-излучением, обеспечивает лучшую устойчивость к солнечному свету, ударам и погодному старению. Его радиочастотная прозрачность также делает его пригодным для устройств IoT, беспроводных датчиков и коммуникационного оборудования, установленных внутри корпуса.
Корпуса из стеклопластика сочетают в себе прочность стекловолокна и долговечность полиэфирной смолы. Они обеспечивают превосходную коррозионную стойкость и подходят для химических заводов, сооружений по очистке сточных вод и сельскохозяйственной среды. FRP также хорошо выдерживает изменения температуры, сохраняя при этом хорошую защиту от ударов и качество радиочастотного сигнала.
Металлические корпуса обеспечивают высокую прочность, безопасность и ударопрочность. Углеродистая сталь с порошковым покрытием подходит для общего использования на открытом воздухе, но для предотвращения коррозии требуется защитное покрытие. Нержавеющая сталь обеспечивает большую долговечность: нержавеющая сталь 304 для обычных сред и нержавеющая сталь 316L для прибрежных или подверженных воздействию соли зон. Металлические корпуса блокируют беспроводные сигналы, поэтому могут потребоваться внешние антенны.
Алюминиевые корпуса представляют собой прочный, но легкий вариант для промышленного применения. Их естественный оксидный слой обеспечивает устойчивость к коррозии, а отличная теплопроводность помогает отводить тепло от внутренних компонентов, таких как источники питания и частотно-регулируемые приводы. Они идеально подходят для применений, требующих легкой установки и улучшенного управления температурным режимом.
Правильный размер корпуса предотвращает перегрев и повышает эффективность обслуживания. Рассчитайте пространство, необходимое для всех внутренних компонентов, проводки и мест изгиба кабелей. Не выбирайте корпус, который подходит только для текущего оборудования. Сохранение 20–30 % дополнительного пространства позволяет расширить пространство в будущем, улучшить поток воздуха и уменьшить тепловые проблемы.
Конструкция внутреннего монтажа влияет на гибкость и безопасность установки. Стальные задние пластины обеспечивают надежную поддержку и заземление, а изолированные пластины помогают предотвратить нежелательный электрический контакт. DIN-рейки упрощают установку выключателей и устройств управления. Заглушенные передние панели повышают безопасность оператора, закрывая части, находящиеся под напряжением, и одновременно обеспечивая доступ к органам управления.
Конструкция двери влияет на защиту, техническое обслуживание и видимость. Прочные двери обеспечивают лучшую защиту от ультрафиолетового излучения и физических повреждений, но требуют открытия корпуса для проверки. Прозрачные окна позволяют операторам проверять счетчики и показатели, не открывая коробку. Система уплотнения окон должна поддерживать тот же уровень защиты IP, что и корпус.
Идеально герметичная водонепроницаемая распределительная коробка удерживает воздух, содержащий определенное количество водяного пара. Когда температура окружающей среды ночью падает, стены вольера быстро охлаждаются. Если внутренняя температура падает ниже точки росы, захваченный пар конденсируется в жидкую воду на стенках и компонентах корпуса, вызывая короткие замыкания и коррозию. Мы постоянно наблюдаем это при установке в полевых условиях, где инженеры предполагали, что запечатанная коробка останется сухой внутри.
Для решения этой физической проблемы требуется активное или пассивное управление температурным режимом. Дыхательные клапаны с классом защиты IP обеспечивают выравнивание давления и выход влаги, блокируя при этом попадание жидкой воды. В средах с резкими перепадами температуры установка противоконденсационного нагревателя PTC поддерживает температуру внутреннего воздуха чуть выше точки росы. Дренажные заглушки можно установить в самой нижней точке корпуса для удаления скопившейся влаги при условии, что они соответствуют требуемому классу IP.
Тепловой вызов | Рекомендуемое решение | Влияние на рейтинг IP |
|---|---|---|
Внутренняя конденсация | Дыхательный клапан со степенью защиты IP / Нагреватель PTC | Поддерживает IP66/IP67, если указано правильно. |
Высокая внутренняя тепловая нагрузка | Пассивные радиаторы/алюминиевый корпус | Никакого воздействия (герметичная система). |
Экстремальная солнечная нагрузка | Солнечные щиты / Солнцезащитные навесы | Никакого воздействия (внешнее дополнение). |
Скопление воды внизу | Сливная пробка со степенью защиты IP | Сохраняет степень защиты IP, позволяя при этом капать под действием силы тяжести. |
Точки кабельных вводов являются наиболее частым источником утечек воды в наружных кожухах. Неправильная установка, особенно прокладка с верхним вводом, приводит к тому, что вода течет по кабелям и попадает в коробку. Всегда используйте установку с нижним вводом с соответствующими кабельными вводами и капельными петлями для обеспечения водонепроницаемости корпуса.
Основные этапы установки:
Прежде чем выбирать сальники, измерьте диаметр кабеля.
Используйте кабельные вводы с такой же или более высокой степенью защиты IP.
Установите входные отверстия в нижней части корпуса.
Убедитесь, что уплотнительные кольца расположены правильно.
Затяните фитинги в соответствии со спецификациями производителя.
Метод монтажа должен обеспечивать водонепроницаемость конструкции корпуса. Сверление непосредственно через корпус может привести к возникновению мест утечки и повреждению IP-защиты. Используйте внешние кронштейны, глухие гайки или заводские системы крепления, чтобы закрепить коробку, не открывая герметичную зону. Рекомендуется использовать фурнитуру из нержавеющей стали для предотвращения коррозии и продления срока службы.
Надежная система блокировки защищает оборудование и помогает поддерживать равномерное давление прокладки. В небольших шкафах можно использовать стандартные защелки, но в больших ящиках требуются многоточечные системы запирания, чтобы предотвратить деформацию двери и утечку воды. Наружные замки также должны противостоять коррозии, замерзанию и несанкционированному доступу.
Прокладки необходимы для поддержания водонепроницаемости. Со временем воздействие ультрафиолета, изменения температуры и сжатие могут снизить герметизирующую способность. Регулярно проверяйте прокладки, петли и замки и заменяйте поврежденные уплотнения деталями, одобренными производителем, чтобы сохранить первоначальный уровень защиты IP.
Проведите аудит места установки, чтобы задокументировать конкретные опасности для окружающей среды, включая индекс УФ-излучения, экстремальные температуры и коррозионные элементы.
Рассчитайте внутренние пространственные требования на основе правил изгиба проводов NEC и добавьте 20-процентный буфер для управления температурным режимом.
Определите прокладку кабелей с нижним вводом и приобретите кабельные вводы с классом IP, соответствующие уровню защиты корпуса.
Проконсультируйтесь с техническими данными производителя, чтобы проверить сертификаты третьих сторон, а не полагаться на собственные оценки.
О: IP65 защищает от струй воды низкого давления с любого направления, что делает его пригодным для обычного воздействия дождя. IP67 обеспечивает гораздо более герметичное уплотнение, позволяя корпусу выдерживать временное погружение в воду на глубину до одного метра в течение 30 минут. Степень защиты IP67 требуется для зон, подверженных наводнениям, или для установок вблизи уровня земли, где происходит скопление воды.
О: NEMA 3R обеспечивает базовую защиту от дождя, мокрого снега и образования внешнего льда. Однако он не защищает от дождя, наносимого ветром, пыли или воды, попадающей из шланга. Для полностью открытой установки вне помещений, подверженной суровым погодным условиям или промывкам, настоятельно рекомендуется использовать корпус NEMA 4 или NEMA 4X.
A: Рейтинг IK (IEC 62262) измеряет устойчивость корпуса к внешним механическим воздействиям по шкале от IK00 до IK10. Для коробок, устанавливаемых на открытом воздухе в общественных или промышленных зонах, класс от IK08 до IK10 имеет решающее значение для предотвращения разрушения коробки вандалами, летающими обломками или случайных столкновений и обнажения электрических компонентов под напряжением.
О: Конденсат возникает, когда внутренняя температура падает ниже точки росы. Чтобы предотвратить это, установите дыхательные клапаны с классом защиты IP, которые выравнивают давление и позволяют влаге выходить. В средах с резкими перепадами температур установите небольшой обогреватель с PTC, управляемый термостатом, чтобы поддерживать температуру внутреннего воздуха выше точки росы.
О: Прибрежная среда подвергает корпуса воздействию агрессивного соляного тумана. Нержавеющая сталь марки 316L является лучшим выбором из-за содержания в ней молибдена, который устойчив к хлоридной коррозии. Альтернативно, армированный стекловолокном полиэстер (FRP) обеспечивает превосходную стойкость к естественной коррозии при меньшем весе и стоимости, чем нержавеющая сталь.
О: Сверление отверстий не приводит к аннулированию рейтинга, если оно выполняется правильно. Класс IP сохраняется только в том случае, если установленные кабельные вводы, втулки кабелепровода и кабельные зажимы имеют эквивалентный или более высокий класс IP, чем у коробки. Они должны быть установлены в соответствии с точными моментами затяжки, указанными производителем, в идеале - через нижнюю часть.
О: Срок службы прокладки зависит от материала и воздействия окружающей среды. Прокладки из полиуретана (PUR) и EPDM обычно служат от 5 до 10 лет, тогда как высококачественный силикон может служить дольше. Экстремальные температурные циклы, прямое воздействие ультрафиолета и постоянное сжатие под высоким давлением ускоряют разрушение, что требует периодических проверок и замены для поддержания водонепроницаемости.
