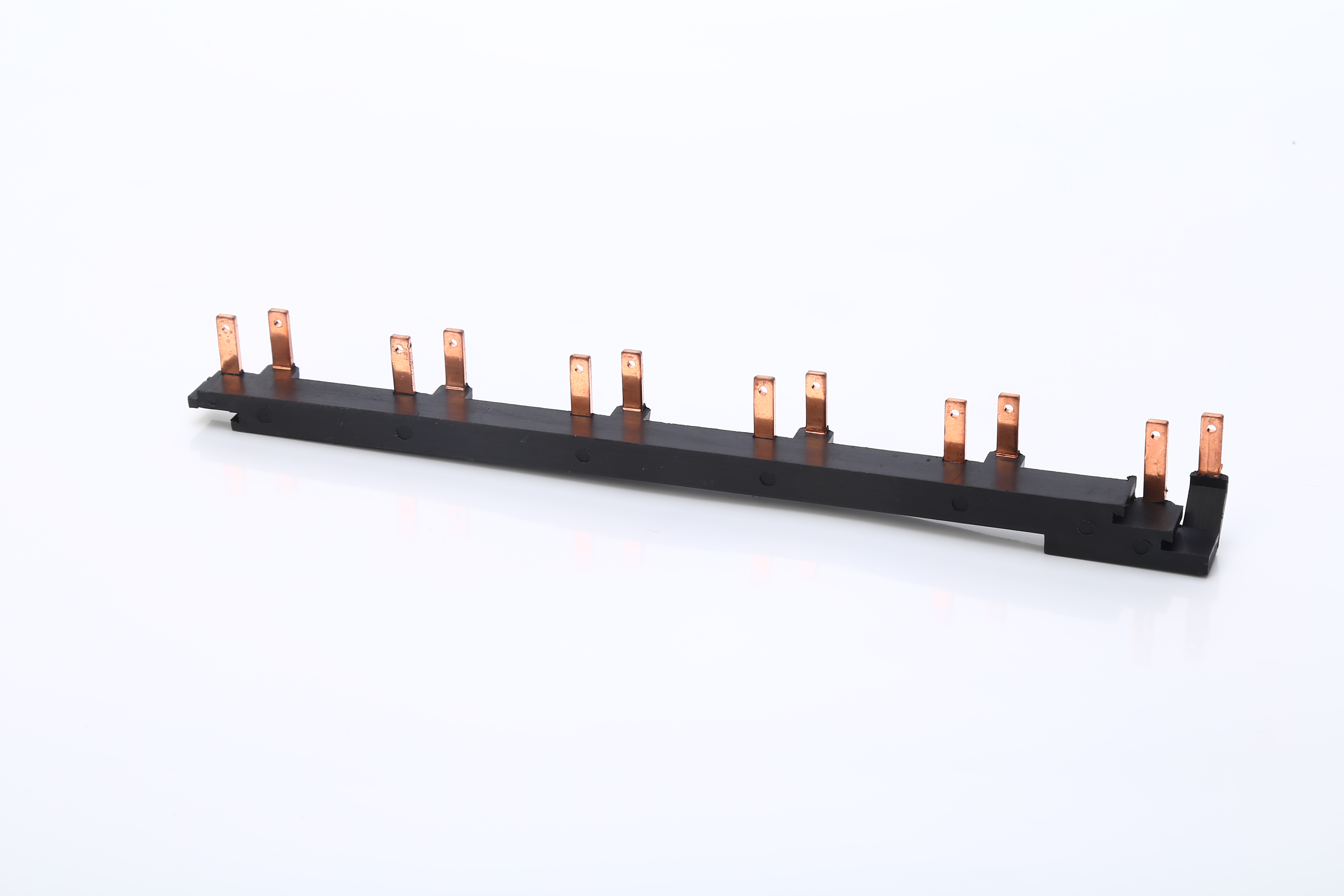

Растущие требования к плотности мощности на современных коммерческих и промышленных объектах выдвигают традиционные кабельные архитектуры к физическим и тепловым ограничениям. Менеджеры объектов и инженеры-электрики сталкиваются со сложными проблемами, связанными с устаревшей проводкой. Мы видим чрезмерное падение напряжения на длинных дистанциях, сложный поиск неисправностей, большие пространственные следы и большие трудозатраты во время установки или модернизации. Переход от традиционных конструкций с большим количеством кабелей к архитектурам с твердыми проводниками предлагает измеримый путь к оптимизации пространства и повышению тепловой эффективности. В этом руководстве оцениваются технические и эксплуатационные преимущества выбора шины для современной разводки электроэнергии. Мы исследуем, как интеграция этих компонентов преобразует электрическую инфраструктуру предприятия. Вы узнаете, как эти системы оптимизируют низковольтные системы распределения электроэнергии , обеспечивая надежную, масштабируемую и безопасную подачу энергии без ограничений, связанных с жгутами проводов.
Превосходная электрическая эффективность: шины обеспечивают путь с низким импедансом, который сводит к минимуму потери мощности, поддерживает постоянный уровень напряжения и уменьшает дисбаланс фаз в сложных сетях.
Централизованное упрощение. Выступая в качестве центрального узла питания, шины объединяют несколько проводников, что значительно упрощает сложные электрические схемы и уменьшает занимаемую площадь.
Ускоренная установка и модульность. Сборные системы шинопроводов снижают трудозатраты и обеспечивают быструю геометрическую гибкость при расширении объекта.
Повышенная безопасность и управление температурным режимом. Цельнометаллические проводники со специальным корпусом обеспечивают превосходное рассеивание тепла и более высокую устойчивость к короткому замыканию по сравнению со связанными кабелями.
Оглавление
Современные объекты нуждаются в надежных и гибких системах распределения электроэнергии для обеспечения непрерывной работы. Шинопроводы обеспечивают стабильные соединения между трансформаторами, распределительными устройствами и оборудованием, одновременно выдерживая большие токовые нагрузки, с меньшими потерями энергии, большей безопасностью и упрощением расширения в будущем.
Шинопроводы заменяют несколько кабельных трасс централизованной системой распределения электроэнергии. Это снижает сложность проводки, экономит место и повышает эффективность обнаружения неисправностей, обслуживания и будущих обновлений.
В кабелях используются гибкие изолированные провода, а в шинах — жесткие медные или алюминиевые жилы. Для сильноточных применений шины требуют меньше места, упрощают установку и обеспечивают лучшую производительность по сравнению со сложными кабельными системами.
Характеристика | Традиционная кабельная система | Твердые магистральные системы |
|---|---|---|
Физическая структура | Гибкие многожильные провода с толстой полимерной изоляцией. | Жесткие цельнометаллические стержни (медь/алюминий) с эпоксидным покрытием. |
Способ установки | Протягивание через кабелепровод, несколько наконечников | Крепление модульных сборных секций срезными болтами |
Требуемое пространство | Высокий (требуются большие лотки и большие радиусы изгиба) | Низкий (компактный, возможны резкие повороты под прямым углом) |
Тепловое рассеяние | Плохое (тепло задерживается в жгутах и кабелепроводе из ПВХ) | Отлично (большая площадь поверхности, радиаторы из экструдированного алюминия) |
Идеальная сила тока | Ниже 400А | от 400А до 6000А+ |
Медь обеспечивает более высокую проводимость и поддерживает больший ток в меньшем пространстве, что делает ее подходящей для компактных электрических помещений и приложений с высокой плотностью размещения. Алюминий легче и экономичнее, что делает его практичным выбором для доставки грузов на большие расстояния и в проектах, где важно снижение веса.
В шинах используются сплошные проводники с низким импедансом для улучшения прохождения тока и уменьшения падения напряжения. Их широкая конструкция проводников помогает поддерживать стабильную подачу электроэнергии, защищая чувствительное оборудование, такое как двигатели, приводы и системы центров обработки данных, от колебаний напряжения.
Плоская структура шин обеспечивает лучший отвод тепла по сравнению со связанными кабелями. Улучшенный воздушный поток и увеличенная площадь поверхности помогают уменьшить количество точек перегрева, поддерживать стабильную рабочую температуру и повысить общую эффективность системы.
Шинные системы спроектированы так, чтобы выдерживать высокие силы короткого замыкания благодаря прочным механическим конструкциям и надежным опорам для проводников. Это предотвращает перемещение проводника во время неисправностей и помогает защитить электрические системы до тех пор, пока защитные устройства не устранят неисправность.
Шинопроводы представляют собой компактную альтернативу традиционным системам кабельных лотков. Их модульная конструкция позволяет гибко прокладывать кабели вокруг строительных конструкций, уменьшая пространство для установки и упрощая распределение электроэнергии. Заменяя несколько кабельных трасс, шины помогают сэкономить ценное пространство на полу и потолке, одновременно повышая эффективность планировки объекта.
Конфигурации сэндвич-типа плотно укладывают проводники вместе. В них используются тонкие слои эпоксидной или майларовой изоляции между фазами, полностью устраняющие воздушные зазоры. Компактная конструкция обеспечивает чрезвычайно низкое реактивное сопротивление и высокий КПД. Инженеры определяют типы сэндвичей для коммерческих зданий и центров обработки данных с высокой плотностью размещения. Они занимают минимально возможную площадь для прокладки высокоамперных проводов, что делает их стандартом для современных вертикальных стояков.
Конфигурации с воздушной изоляцией разделяют оголенные проводники физическими воздушными зазорами и изоляторами. Они превосходно подходят для конкретных промышленных применений, где рассеивание тепла имеет решающее значение, а физическое пространство менее ограничено. Предприятия также должны учитывать схемы одиночной или двойной маршрутизации. Резервированные двойные конфигурации обеспечивают непрерывное время безотказной работы. В критически важных низковольтных системах распределения электроэнергии используются эти двойные пути, позволяющие проводить обслуживание одной линии без сброса нагрузки на другую.
Объекты редко остаются статичными. Производственные цеха и центры обработки данных постоянно добавляют или перемещают нагрузку по мере смены производственных линий или обновления серверных стоек. Транкинговые системы работают по принципу plug-and-play. Отводные блоки вставляются непосредственно в главный силовой стержень через определенные промежутки времени. Технические специалисты могут получать электроэнергию именно там, где это необходимо, без прокладки новых кабелей обратно к главному распределительному щиту.
Эта модульность гарантирует будущее объекта. Бригады технического обслуживания могут быстро добавить новое оборудование. Многие системы допускают установку отвода без обесточивания всей системы при условии соблюдения строгих протоколов безопасности и использования соответствующих средств индивидуальной защиты. Предприятия избегают протягивания новых проводов, перерезания кабелепроводов или планирования массовых остановок предприятий. Инфраструктура адаптируется геометрически и электрически к меняющимся эксплуатационным потребностям.
Шинные системы могут потребовать более высоких первоначальных инвестиций по сравнению с традиционными кабелями, но они обеспечивают более высокую долгосрочную отдачу. Снижение потерь мощности, повышение эффективности, сокращение объема технического обслуживания и увеличение срока службы помогают снизить эксплуатационные расходы на протяжении всего жизненного цикла системы.
Шинопроводы упрощают установку благодаря сборным модульным секциям. По сравнению со сложными работами по протягиванию и заделке кабелей, установка шин требует меньше рабочих, меньше оборудования и меньше времени. Это помогает сократить сроки реализации проекта и снизить общие затраты на рабочую силу.
Этап установки | Рабочий процесс для кабелей и кабелепроводов | Надежный магистральный рабочий процесс |
|---|---|---|
Подготовка | Измерьте, отрежьте, нарежьте резьбу и смонтируйте тяжелый стальной кабелепровод. | Установите легкие подвесные кронштейны через определенные промежутки времени. |
Маршрутизация | Установите буксиры, протяните тяжелую проволоку через многочисленные изгибы. | Поднимите сборные секции и вставьте их в соединительные блоки. |
Прекращение действия | Зачистите изоляцию, обжмите наконечники, затяните отдельные фазы. | Затяните один болт со срезной головкой на каждом шарнирном блоке. |
Трудоемкость | Высокий (Требуются большие бригады и тяжелая техника). | Низкий (требуется небольшая бригада и стандартные подъемники). |
Преимущества визуального контроля облегчают обслуживание надежных систем. Технические специалисты не могут заглянуть внутрь кабелепровода и проверить наличие ухудшения изоляции проводов или скрытых горячих точек. Однако они могут легко выполнить термографическое сканирование твердых соединений. Инфракрасные камеры быстро обнаруживают ослабленные болты или ненормальный нагрев до того, как произойдет сбой. Такое профилактическое обслуживание предотвращает катастрофические простои и продлевает срок службы оборудования.
Более быстрая локализация неисправностей сводит к минимуму время простоя в работе. Если секция повреждена в результате удара вилочного погрузчика или попадания воды, бригады технического обслуживания отвинчивают и заменяют только эту конкретную деталь. Им не нужно протягивать совершенно новые кабельные трассы через объект. Отводные блоки содержат собственные локальные выключатели или разъединители с предохранителями. Это изолирует неисправности на уровне машины, обеспечивая подачу напряжения на основную силовую линию и работоспособность остальной части объекта.
Шинные системы должны соответствовать международным стандартам безопасности, таким как IEC 61439-6 и UL 857. Сертифицированные продукты проверяются на электрические характеристики, надежность изоляции, термостойкость и устойчивость к короткому замыканию, что обеспечивает безопасную эксплуатацию в коммерческих и промышленных целях.
Шинные системы повышают электробезопасность за счет изолированных проводников и прочной конструкции защиты, снижающей риск случайного прикосновения. По сравнению с большими пучками кабелей шины содержат меньше горючих материалов, что помогает снизить риск возгорания и повысить общую безопасность объекта.
Проведите аудит существующих электрических нагрузок, чтобы выявить участки с током, превышающим 400 А, которые страдают от высокого падения напряжения или чрезмерного выделения тепла.
Моделируйте физические пути маршрутизации с помощью программного обеспечения 3D BIM, чтобы обнаружить пространственные противоречия с системами отопления, вентиляции и кондиционирования и водопровода перед заказом материалов.
Укажите соответствующие классы IP, основанные на точном воздействии окружающей среды вашего объекта, используя литой смолы для наружных или агрессивных зон.
Внедрите строгие протоколы проверки крутящего момента, используя болты со срезной головкой на этапе установки, чтобы предотвратить ослабление соединений.
Переведите основные питающие линии с высокой силой тока на сплошные токопроводящие каналы, чтобы освободить пространство на объекте и снизить нагрузку на конструкции.
Ответ: Он действует как централизованный узел питания, объединяя несколько электрических соединений в одну металлическую полосу или стержень с высокой проводимостью. Это обеспечивает путь тока с низким импедансом, упрощая сложные схемы и обеспечивая эффективное распределение мощности по объекту.
О: Инженеры обычно рекомендуют переход, когда требования к нагрузке превышают 400–800 А. Выше этих уровней традиционные параллельные кабельные трассы становятся физически массивными, их трудно сгибать и неэффективно устанавливать, что делает практическим выбором сплошные металлические проводники.
Ответ: Они имеют плоскую прямоугольную геометрию, обеспечивающую высокое соотношение площади поверхности к объему. Это позволяет теплу быстро рассеиваться в окружающем воздухе или в инженерном корпусе, предотвращая появление локальных горячих точек, характерных для плотно связанных круглых кабелей.
О: Да, они очень модульные. Предприятия могут добавлять, удалять или перемещать отводные блоки вдоль силовой магистрали для размещения нового оборудования или изменения компоновки без необходимости протягивать совершенно новые участки проводов от главного распределительного устройства.
О: Да, при правильном проектировании. Хотя алюминию требуется большая площадь поперечного сечения, чтобы соответствовать проводимости меди, он значительно легче. Он обеспечивает высоконадежное и эффективное решение для обширных распределительных сетей, где вес является основным ограничением.
Ответ: В них используются жесткие металлические проводники, закрепленные специальными внутренними распорками. Эта структурная целостность противостоит огромным электромагнитным силам, возникающим во время неисправности, предотвращая физическую деформацию и вторичные повреждения, которые часто разрушают стандартные кабельные лотки.
